EtherCAT（以太网控制自动化技术），它确实支持串联（线型/ Daisy Chain 拓扑）连接机器人关节，是当前机器人多关节控制的主流连接方式，具体连接方案如下：
一、标准串联连接架构

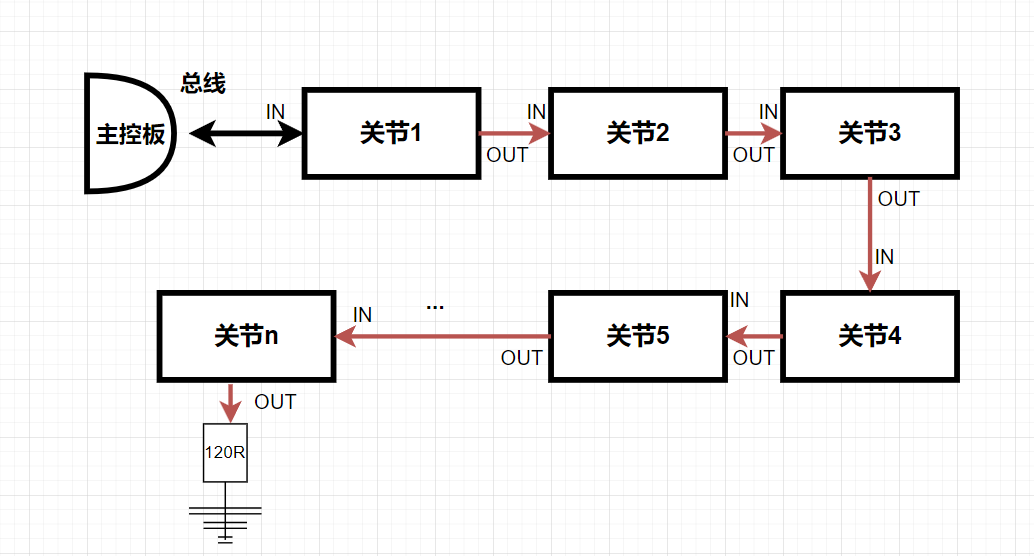

EtherCAT机器人关节采用主站→依次串联关节从站的线型拓扑，本质是菊花链串联结构，连接逻辑为：
[机器人主控制器（EtherCAT主站）] →
[关节1伺服驱动器（EtherCAT从站）IN → OUT] →
[关节2伺服驱动器（EtherCAT从站）IN → OUT] →
... →
[关节N伺服驱动器（最后一个关节）]
这种设计下，控制指令打包成完整数据包，像接力棒一样依次快速穿过每个关节模块：每个关节在数据包经过时读取自身指令，同时把关节状态写入数据包指定位置，最终数据包返回主控制器时，已经携带了所有关节的实时状态，通信延迟极低且和关节数量基本无关。
二、具体连接要点
-
端口连接规则：每个关节的EtherCAT伺服驱动器都自带IN/OUT两个网口，主控制器网线接第一个关节的IN口，第一个关节OUT口接第二个关节的IN口，以此类推依次串联即可。 -
终端电阻配置：在总线的最后一个关节，需要安装120Ω终端电阻匹配阻抗，减少信号反射干扰，户外四足机器人这类场景都需要遵循该规则。 -
-

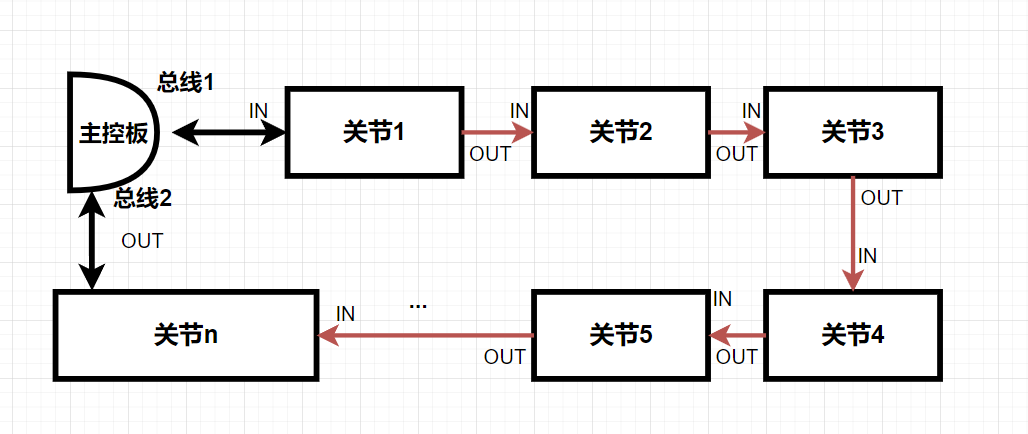

可选冗余拓扑：如果需要更高可靠性，还可以把最后一个关节的OUT口接回主控制器形成环型拓扑，某一处断线仍可通过反向路径通信，提升系统容错能力。
1.网络配置黄金法则:
2.单网段设备不超过32个
3.总电缆长度控制在100米内
4.使用CAT6以上屏蔽双绞线
三、实际工程连接步骤参考
-
硬件接线：按照上述串联规则完成网线连接，为每个关节驱动器供电，设置关节节点ID（通过拨码开关或软件配置）。 -
主站配置：在机器人控制器的EtherCAT主站软件中，扫描总线上所有关节从站，确认每个关节都被识别。 -
PDO映射配置：配置每个关节的输入输出过程数据（位置指令、实际位置、电流、状态等），建立主站和关节的实时通信映射。 -
通信测试：测试单关节指令下发和状态反馈，确认每个关节通信正常后，进行多关节同步测试。
目前EtherCAT的同步抖动可控制在1微秒以内，完全满足六轴机器人、人形机器人多关节同步运动的需求，已经成为工业机器人领域的主流通信方案。

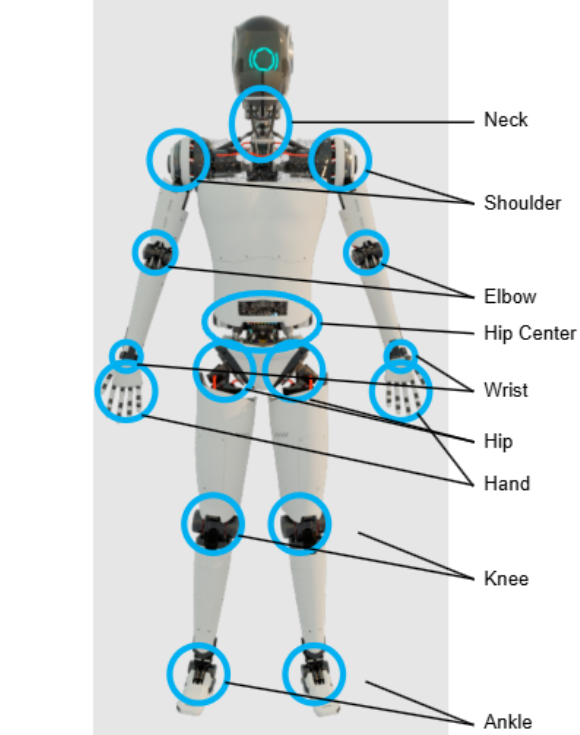

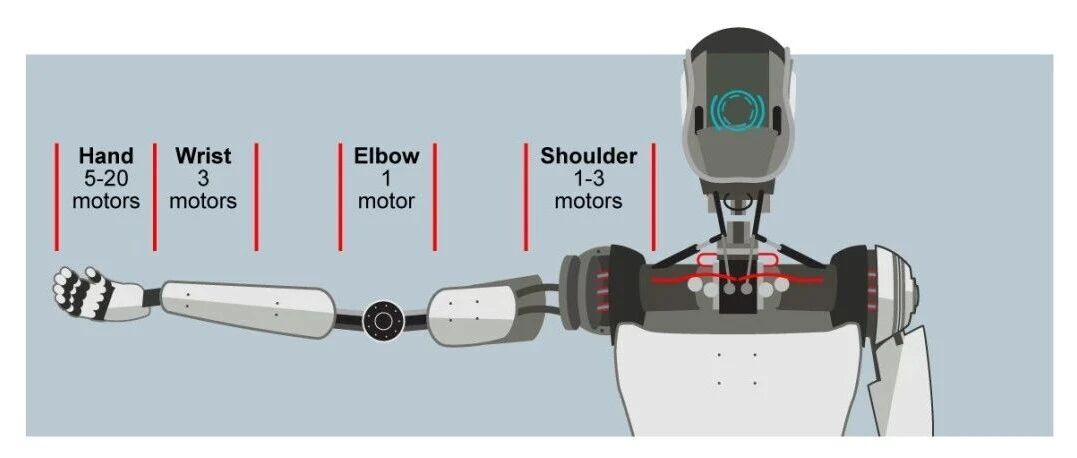

人形机器人一体化关节模组选型方案

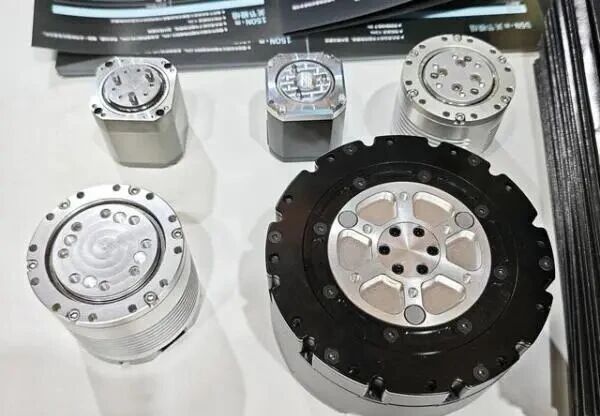

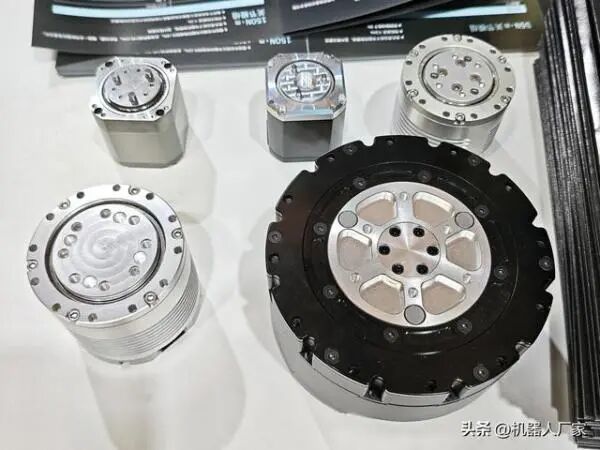

一体化关节模组作为人形机器人的核心执行单元，占整机硬件成本50%-60%，直接决定了整机的负载能力、运动精度、能效水平与使用寿命。随着2026年人形机器人行业标准化进程加速及工信部配套标准体系的完善，行业选型逻辑已全面从实验室参数堆料转向场景适配导向。本文基于现行国家相关标准与全场景量产实测数据，拆解一体化关节模组的核心选型细则与落地准则。
01选型前置：场景优先与核心参数红线
选型第一准则是拒绝盲目追求峰值参数，以额定持续扭矩为核心选型基准，按应用场景精准匹配。2026年行业通用场景选型阈值已形成全行业共识，核心划分如下：
服务/康养人形场景要求上肢轻载关节额定扭矩10-50N·m，下肢主承载关节额定扭矩50-100N·m，需具备低冲击与高安全冗余；
工业人形场景核心负载关节额定扭矩需≥100N·m，全场景覆盖5-500N·m，强调高刚性与长寿命；
特种人形场景则需按需匹配超高动态或极端工况参数，优先验证环境适应性。
2026行业通用场景选型阈值
服务/康养人形场景
核心要求：低冲击、高安全冗余
- 上肢轻载关节额定扭矩：10-50N·m
- 下肢主承载关节额定扭矩：50-100N·m
- 扭矩密度：≥40N·m/kg
- 运行噪音：≤55dB
工业人形场景
核心要求：高刚性、长寿命
- 核心负载关节额定扭矩：≥100N·m
- 全场景扭矩覆盖：5-500N·m
- 扭矩密度：≥50N·m/kg
- 抗冲击过载能力：≥5倍额定扭矩
特种人形场景
核心要求：环境适应性与防护等级
- 按需匹配超高动态参数
- 适应极端工况环境
- 优先验证防护等级
在参数选型中需严格遵守红线：峰值扭矩仅作瞬时过载参考，严禁以峰值扭矩替代额定扭矩作为选型核心基准。在额定工况、额定转速及25℃标准环境下，谐波减速器方案3倍峰值扭矩持续时长不得超过100ms，RV减速器方案5倍峰值扭矩持续时长不得超过200ms，否则易造成整机过热或传动件疲劳失效。
02三大主流技术路线对比
2026年量产级技术路线已完成市场收敛，三大主流方案无绝对优劣，选型边界清晰明确，重点在于场景匹配度。
谐波减速器+永磁同步力矩电机路线作为轻载精密场景标配方案，量产级传动误差≤0.5弧分，适配上肢腕部、肘部等高精度操作场景；

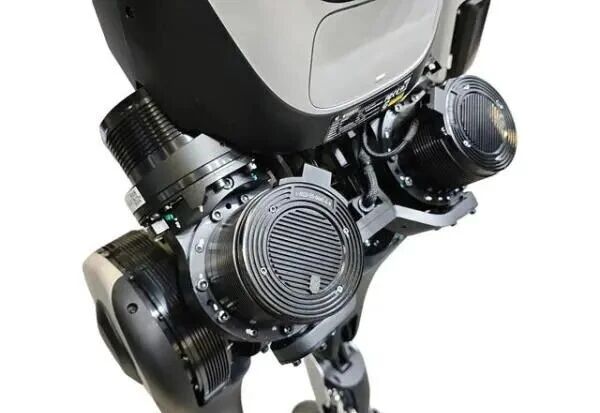

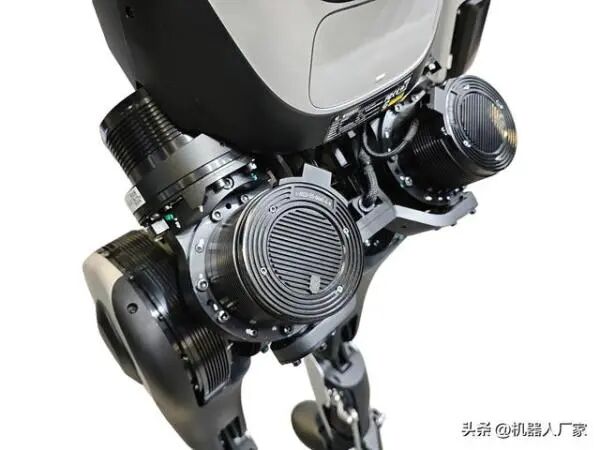

RV摆线针轮减速器传动路线则是重载抗冲击场景核心方案，综合传动效率稳定在80%-85%，适配髋、膝、腰部等高负载场景；
准直驱（QDD）路线作为高柔顺力控方案，力控响应时延≤2ms，适配人机交互频繁的腕、踝关节。
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三大主流技术路线特性对比
03硬参数选型红线与量产适配
- 精度指标
额定负载工况下，定位精度≤0.1°，重复定位精度≤0.05°，扭矩控制精度≤±2%额定扭矩。 - 能效指标
谐波减速器方案综合传动效率≥75%，RV减速器方案≥80%，低于该数值将显著压缩整机续航。 - 可靠性指标
额定工况下L10寿命≥10000小时，高端方案≥18000小时；室内通用场景防护等级≥IP54，工业/户外/康养涉水场景≥IP65。 - 响应与通讯指标
伺服位置环阶跃响应时间≤10ms、位置环带宽≥100Hz；支持EtherCAT、CANopen等主流工业总线，EtherCAT分布式时钟同步误差≤1μs。
2026年人形机器人已进入规模化落地前夜，选型需重点关注量产落地适配性。优先选择“电机+减速器+驱动器+双编码器”四合一深度集成方案，最大限度减少外部接线。安全冗余层面，必须具备过流、过压、过热、过载、位置超限五大基础保护功能，协作场景需配备力矩碰撞检测，响应时间≤5ms，符合GB 11291.11-2022国家标准。供应链方面，国产一体化关节模组已实现全产业链自主可控，核心性能对标国际头部，交付周期大幅缩短，运维成本显著降低。
综上所述，2026年人形机器人一体化关节模组的选型核心逻辑是“场景定方向、额定扭矩定核心、标准定红线、量产适配定落地”。行业选型需拒绝无意义的实验室参数内卷，优先选择经过规模化场景验证的成熟量产方案，兼顾性能、成本、可靠性与全生命周期运维能力。
