在机器人数据采集里，图像和本体传感器是否对齐，直接决定了这批数据能不能用于学习。
举个例子：
如果多路相机看到的是“夹爪接触物体前一刻”，而触觉、六维力、夹爪宽度记录的是“接触后一刻”，那么模型学到的就不是同一个物理瞬间。
对于模仿学习、力控、接触丰富的操作任务，这类误差会被进一步放大，最终表现为：
动作迟滞、接触判断错误、力反馈异常，甚至训练不收敛。
在数采系统里，我们面对的是两类数据源：
第一类是多路相机，负责采集多视角 RGB 视频，典型频率为 30/60 fps。
第二类是手持采集设备，包含触觉指尖、六维力、夹爪宽度、IMU等传感器，频率大约在 50–200 Hz 之间。
核心难点在于：
相机和手持采集设备并不天然共享同一个硬件时钟。
所以我们最终采用了一个分层同步方案：
相机之间，用硬同步。
相机和手持采集设备之间，用增强软同步。
具体来说：
- 多路相机通过同一个 PWM 触发边沿完成硬同步；
- 手持采集设备保留原始高频数据；
- 后处理阶段用主机时间、视频 PTS 和 MCU 时间戳建立跨时钟域映射。
这篇文章就围绕这个问题展开：一个多相机、多传感器机器人采集系统，如何把所有数据放到同一条可信时间轴上。
一、为什么不能只靠“开始录制时间”？
最直觉的做法是：
点击录制时记录一个 t0，然后认为第 N 帧相机时间就是：
t_camera[N] = t0 + N / fps
传感器也从同一时刻开始记录，之后按最近时间对齐。
这个方案看起来简单，但实际误差很大。
原因主要有两个。
第一，相机管道不是点击录制后立刻出第一帧。
GStreamer、Argus ISP、编码器、MKV 封装都会引入启动延迟。首帧真正进入视频流，可能比录制命令晚 100–500 ms。
第二，手持采集设备通常通过 UDP 或 SDK 上报数据。
Python 侧轮询到数据的时间，并不等于传感器真正采样的时间。UDP 传输、SDK 缓存、线程调度，都会引入 1–3 ms 级别的随机抖动。
所以，“软件开始时间”不能直接当成真实采集时间。
一个可靠的同步方案，至少要回答三个问题：
- 多路相机之间，是否真的在同一物理瞬间曝光？
- 视频文件里的第 0 帧，实际对应主机时间轴上的哪个时刻？
- 手持采集设备里的 MCU 时间戳，如何换算到主机时间轴？
二、系统里其实有三个时钟域
Thor 当前涉及三个时钟域：
第一个是 PWM 硬件时钟。
它来自 Jetson 的 pwmchip 输出，用来产生 60 Hz 方波，触发多路相机曝光。
第二个是主机 wall-clock。
也就是 Linux 里的 time.time() 或 CLOCK_REALTIME。它是软件层的公共参考时间，负责把视频和传感器日志放到同一个时间轴上。
第三个是 MCU 时钟。
它来自手持采集设备内部的晶振，用来给触觉、六维力、IMU 等传感器打时间戳。
可以这样理解：
PWM 边沿负责触发相机曝光。
MCU 时钟负责标记传感器采样。
主机时间负责在后处理阶段，把两者桥接起来。
硬同步解决的是“相机之间是否同时曝光”。
软同步解决的是“相机和手持采集设备之间如何对齐”。
三、相机间硬同步：所有快门锁到同一个 PWM 边沿
多路 GMSL2 相机通过 SG16A deserializer 共享同一路 PWM 触发信号。
每个 AR0234C 传感器都配置为 slave mode。
也就是说，相机不再由自己决定何时曝光，而是等待外部触发边沿。
可以理解成：
60 Hz PWM 同时分发给 camera 0、camera 1、camera 2，一直到 camera 10。
同一个上升沿，触发所有相机曝光。
关键配置类似这样：
hardware_sync:
enabled: true
fps: 60
sensor_trig_mode: 1
trig_pin: 0x00020007
启动时主要做两件事：
第一，配置 Jetson pwmchip，输出 60 Hz 方波。
第二，对每路相机写入 trig_mode=1，切到外部触发模式。
一旦这条链路生效，多路相机的帧采集就被物理锁定到同一个 PWM 边沿。
这是真正的硬同步。
它不依赖 Python 线程调度，也不依赖 GStreamer 什么时候拿到帧。只要相机已经进入 slave mode，曝光时刻就由硬件边沿决定。
在理想情况下，相机间同步精度可以达到亚微秒级。
而 60 fps 下，每帧间隔固定为：
1 / 60 s = 16.6667 ms
四、硬同步里最容易忽略的问题：曝光时间
硬同步不是只要给 PWM 就可以。
还必须保证：
曝光时间 + 读出时间 < PWM 周期
在 60 fps 下，一个周期是 16.6667 ms。
如果曝光时间过长，传感器还没完成读出，下一个触发边沿就已经来了，结果就可能出现异常低帧率、丢帧或者视频不稳定。
因此实际系统里，会把曝光时间上限限制在周期的 85% 左右：
exposure_us <= 0.85 × 1e6 / fps
60 fps 下约等于：
exposure_us <= 14166 us
也就是大约 14.2 ms。
这样相机在每个触发周期内都有足够余量，能够稳定响应下一次 PWM 触发。
五、逐路错峰启动，不会破坏硬同步
多路 nvarguscamerasrc 如果同时启动，容易触发 Argus ISP 或 NVMM buffer 分配竞争，出现空视频、中途 EOS，或者某一路相机没有正常进入录制状态。
所以工程上会采用 stagger 策略，也就是逐路错峰启动。例如每路相机间隔约 1 秒启动。
这会导致一个现象：
不同相机的视频起始帧编号可能不同。
但这不会破坏相机间硬同步。
原因很简单：
错峰启动只决定“这路相机从第几个 PWM 边沿开始录”。
它不决定“每一帧在哪个物理时刻曝光”。
只要相机已经进入 slave mode，后续每一帧仍然会锁定到同一组 PWM 边沿上。
所以：
错峰启动影响起点。
但不影响帧锁定。
六、手持传感器：先保留原生频率，再做逐帧对齐
手持采集设备包含多类传感器：
触觉指尖、六维力、夹爪宽度、IMU、扳机等。
这些传感器不是严格同频的。
有些接近 200 Hz，有些只有 50 Hz。
如果我们用 20 Hz 或 60 Hz 去读取一个“最新缓存快照”，所有传感器都会被压到这个读取频率，高频信息会直接丢掉。
所以采集端采用更高频率轮询 SDK，例如 500 Hz。
然后根据每个传感器自己的 MCU 时间戳，判断是否出现了新样本。
核心逻辑是：
每个传感器都维护自己的 last_recorded_ts。
如果当前 mcu_ts 和上一次不同，就说明这个传感器产生了新样本。
此时记录：
mcu_ts
host_wall_time
decoded_sensor_data
这里有两个关键点。
第一，轮询频率要高于所有传感器的原生上报频率。
500 Hz 轮询可以覆盖 200 Hz 以内的传感器更新。
第二，去重要按“单个传感器”的 MCU 时间戳做，而不是按整包快照做。
这样每类传感器都可以保留自己的真实采样频率。
最终原始数据大致会呈现这样的结构：
IMU：约 200 Hz
六维力：约 200 Hz
夹爪宽度：约 200 Hz
扳机：约 200 Hz
左触觉指尖：约 50 Hz
右触觉指尖：约 50 Hz
也就是说，一个 10 秒 episode 里：
200 Hz 传感器大约会有 2000 个样本。
50 Hz 传感器大约会有 500 个样本。
这样做的好处是，原始数据里保留了高频传感器的完整时间序列。
后续写入训练数据时，再按 60 fps 的相机帧时间做最近邻或插值。
七、基础软同步：用主机时间做桥
基础版本的软同步，使用主机 wall-clock 作为桥。
相机帧时间近似为：
相机第 N 帧时间 ≈ t_start + N / 60
传感器样本时间近似为：
传感器样本时间 ≈ Python 轮询收到该样本时的 time.time()

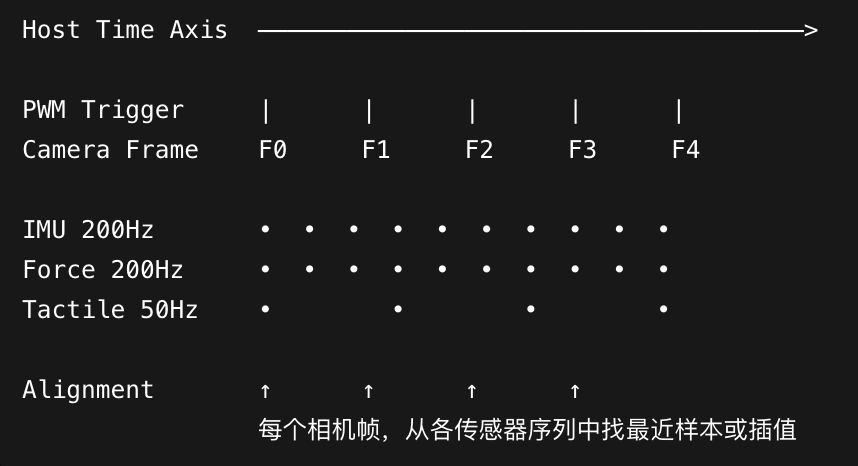

之后对每个相机帧时间点 t，在每个传感器时间序列里查找最近样本。
例如某一帧相机图像，需要匹配：
最近的 IMU 样本
最近的六维力样本
最近的夹爪宽度样本
最近的左触觉样本
最近的右触觉样本
这样就可以拼出该视频帧对应的 observation.state。
这个方案已经可以解决“不同传感器频率不同”的问题。
但它的精度仍然受两个误差源限制：
第一，传感器采样间隔带来的量化误差。
第二，Python 轮询时间与真实 MCU 采样时间之间的随机抖动。
理论误差大致是：
对齐误差 ≈ 传感器采样间隔 / 2 + 主机侧抖动
例如：
200 Hz 传感器，采样间隔是 5 ms，最近邻误差约 ±2.5 ms。加上 UDP 和轮询抖动后，典型误差大约是 ±3–5 ms。
50 Hz 传感器，采样间隔是 20 ms，最近邻误差约 ±10 ms。加上主机侧抖动后，典型误差大约是 ±10–13 ms。
对于很多低速任务，这已经比简单按 episode 起点对齐好很多。
但如果要处理接触瞬间、力控变化、快速夹爪动作，还需要进一步提升。
八、增强软同步一：用视频 PTS 修正相机首帧偏移
基础方案里，相机帧时间使用 t_start + N / fps 推算。
但 t_start 往往只是软件开始录制的时间，不是第一帧真正进入视频文件的时间。
视频文件里其实有一个更可靠的信息：
PTS。
录制时，nvarguscamerasrc do-timestamp=true 会把帧进入 GStreamer pipeline clock 的时间写入视频流。
episode 结束后，可以用 ffprobe 提取参考相机的视频 PTS：
ffprobe -v quiet -select_streams v:0
-show_entries packet=pts_time -of csv=p=0 camera_00.mkv
拿到首帧 PTS 后，就可以修正管道启动延迟：
actual_frame_time[N] = t_start + pts[0] + N / fps
这里为什么只需要参考一路相机？
因为多路相机已经被同一个 PWM 边沿硬同步。
只要知道参考相机第 0 帧在主机时间轴上的位置，再结合固定的 60 Hz 帧间隔，就可以重建整组相机的时间网格。
PTS 修正主要消除的是 100–500 ms 级别的全局首帧偏移。
这不是小优化。
它决定了相机和传感器是否真的处于同一个 episode 时间轴上。
九、增强软同步二：用线性回归校准 MCU 时钟
传感器样本本身带有 MCU 时间戳。
录制过程中，我们同时记录：
mcu_timestamp
host_wall_time
一个 10 秒 episode 内，200 Hz 传感器大约能提供 2000 对观测。

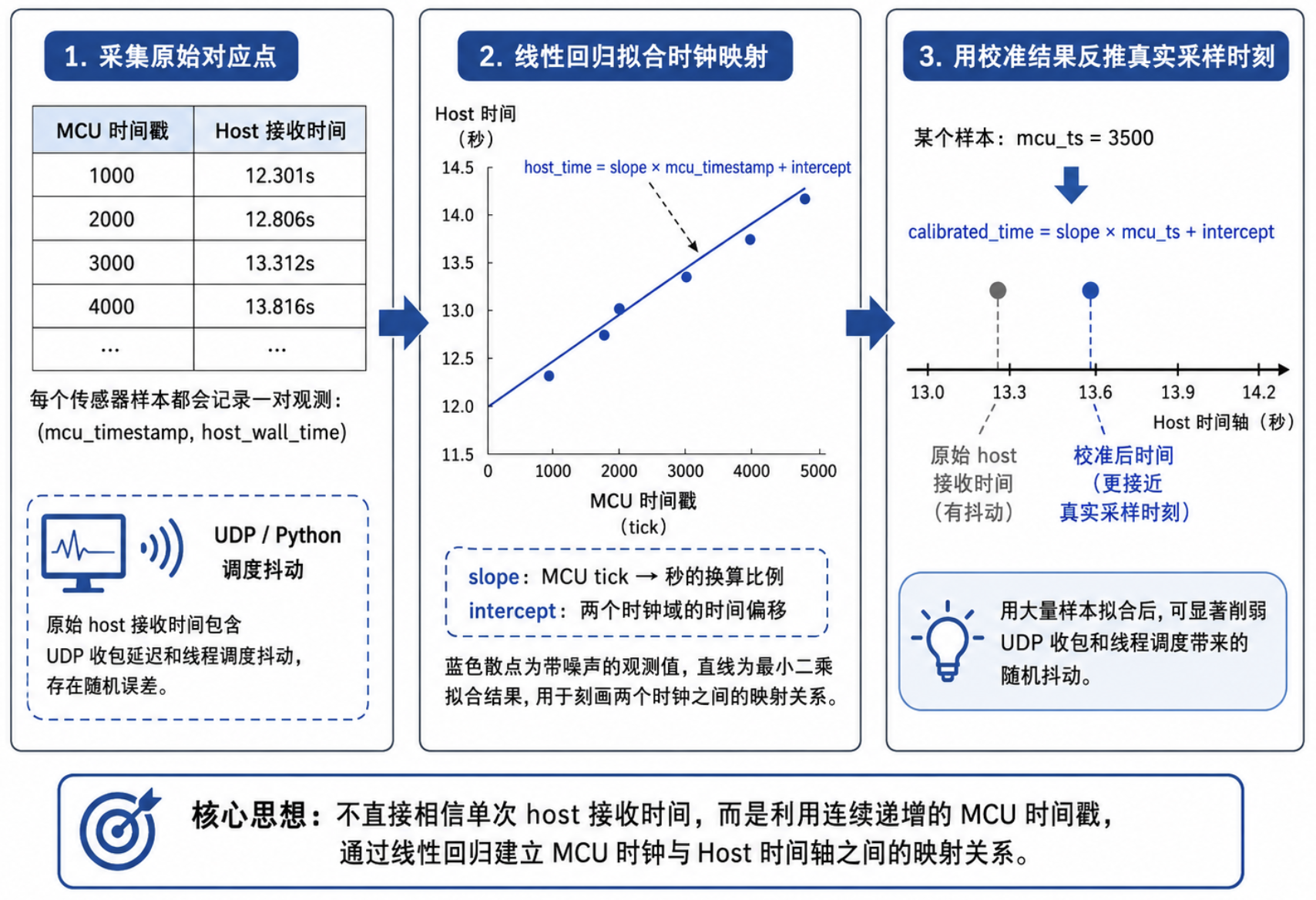

于是可以对每个传感器单独拟合一个线性映射：
host_time = slope × mcu_timestamp + intercept
其中：
slope 表示 MCU tick 到秒的换算比例，也反映 MCU 晶振频率。
intercept 表示 MCU 时间域相对主机时间域的偏移。
拟合完成后，就不再直接使用 Python 轮询收到样本的时间。
而是用 MCU 时间戳反推样本在主机时间轴上的时间：
calibrated_time = slope × mcu_ts + intercept
这样可以显著消除 UDP 收包、SDK 缓存和 Python 调度带来的随机抖动。
直观理解是：
单次 Python 轮询时间有噪声。
但 MCU 时间戳是传感器侧连续递增的。
我们用大量观测点估计两条时间轴之间的关系，再把单次观测噪声平均掉。
实际系统里还需要防止错误拟合。
以下情况应该自动回退到未校准的 host wall-clock：
样本数少于 10：观测点太少，不足以稳定拟合。
回归残差标准差大于 50 ms：MCU 时间戳可能不稳定、回绕或存在异常。
MCU 时间戳全为 0：说明该传感器没有上报有效时间戳。
在拟合质量正常时，传感器侧随机时间抖动可以从约 1–3 ms 降到 0.5 ms 级别。
十、最终对齐流程

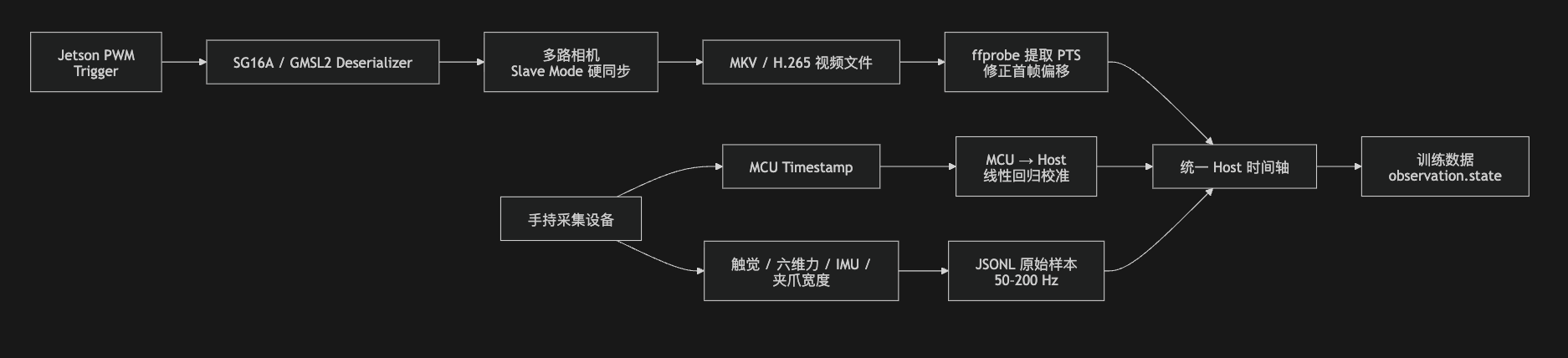

一个 episode 的完整同步流程可以概括为：
第一步，开始录制。
多路相机已经处于 PWM slave mode，所有相机帧都锁定到同一个 60 Hz PWM 边沿。
第二步，手持采集设备开始记录。
采集程序以 500 Hz 轮询 SDK，并按照每个传感器自己的 MCU 时间戳去重，保留原始高频数据。
第三步，录制结束。
视频正常封装为 MKV，传感器原始样本写入 JSONL。
第四步，提取参考相机 PTS。
用视频 PTS 修正相机首帧时间偏移。
第五步，对每个传感器做 MCU 到 Host 的线性回归。
得到校准后的传感器时间轴。
第六步，生成训练数据。
对每个 60 Hz 相机帧，在各传感器时间序列中查找最近样本，组成 observation.state。
最终同步效果可以分成三层：
第一层：相机间硬同步。
解决多路相机是否在同一瞬间曝光的问题。机制是 PWM slave mode，典型精度可以达到亚微秒级。
第二层：基础软同步。
解决不同频率传感器如何对齐到相机帧的问题。机制是高频轮询、MCU 时间戳去重、最近邻匹配，典型误差约 ±3–13 ms。
第三层：增强软同步。
解决首帧偏移和轮询抖动的问题。机制是 MKV PTS 加 MCU/Host 线性回归，典型误差可以推进到约 ±0.5–1 ms。
这里的关键不是某一个单独技巧，而是分层处理：
能硬同步的部分，尽量硬同步。
不能硬同步的部分，保留原始高频数据。
最后在后处理阶段，用可验证的时间戳，把不同时间域映射到同一条时间轴上。
十一、几个工程经验
1. 原始数据和训练数据要分开
训练数据通常是 60 Hz，因为它要跟相机帧率一致。
但传感器原始数据不应该提前压成 60 Hz。
更稳妥的做法是：
原始传感器数据以 JSONL 保存。
每一行对应一个传感器样本，保留原生频率、MCU 时间戳和 host wall-clock。
训练用 parquet 再按相机帧时间生成 60 Hz 的 observation.state。
这样后续如果要做高频力控分析、IMU 积分、接触检测，还可以回到原始数据。
2. wall-clock 要尽可能稳定
软同步依赖主机 wall-clock。
采集主机需要确保系统时间稳定：
开启 NTP 同步。
录制过程中不要手动修改系统时间。
如果只测持续时间，可以使用 monotonic clock；但跨进程、跨文件对齐，仍然需要一个公共 wall-clock。
3. 回退机制非常重要
同步系统不能假设每个 episode 都完美。
某个传感器可能断流。
某段 MCU 时间戳可能异常。
ffprobe 也可能不可用。
所以每个增强步骤都应该有明确回退：
PTS 提取失败时，回退到基础帧时间网格。
MCU 拟合失败时，回退到轮询时记录的 host wall-clock。
传感器样本缺失时，在训练数据中显式标记无效，而不是默默填入一个看起来合理的值。
十二、下一步：从毫秒级走向全链路硬件时间基准
当前方案已经把多路相机间同步做到硬件级，并把相机与手持采集设备之间的对齐推进到毫秒级。
下一步可以继续往“全链路硬件时间基准”演进。
可以考虑几个方向：
第一，将 PWM 触发信号同步送入手持采集设备 MCU，让 MCU 在同一个触发边沿上打硬件时间戳。
第二，在 MCU 固件中记录触发边沿计数，把相机 frame index 和传感器样本直接关联起来。
第三，增加传感器侧硬件 timestamp，而不是只依赖 SDK 缓存快照。
第四，引入 PTP、gPTP 或等价的主机-设备时钟同步机制，进一步降低跨设备时钟漂移。
第五，为每个 episode 输出同步质量报告，包括 PTS 提取状态、MCU 回归残差、丢包率、各传感器有效样本率。
第六，建立物理验证夹具，比如 LED 闪烁、敲击触觉指尖、已知力脉冲等，用同一个事件同时刺激相机和传感器，量化真实端到端误差。
第七，在训练数据生成阶段支持更多对齐策略，例如最近邻、线性插值、窗口统计特征，并根据任务类型选择默认策略。
第八，长时间采集中增加漂移监控，避免单个 episode 内拟合正常，但跨 episode 时钟基准缓慢偏移。
结语
多相机、多传感器采集系统里，同步不是一个“录制开始时打个时间戳”就能解决的问题。
真正可靠的做法，是把问题拆开：
相机之间，用硬件边沿锁住曝光。
传感器侧，保留原始高频数据。
后处理阶段，用 PTS、MCU 时间戳和主机时间建立跨时钟域映射。
最终目标是让采集数据里的每一个图像帧、每一次触觉变化、每一个六维力脉冲、每一个夹爪动作，都能被放到同一条可信时间轴上。
只有时间轴可信，机器人学习到的因果关系才可信。
