同济大学 Small：手还没碰到，这张电子皮肤就感知到了

设想你穿着一件带交互袖口的衣服。另一只手还没碰到袖口，设备就知道你想操作；轻触一下，它切换动作；再按重一点，它回到初始状态。这样的界面听起来很自然，因为我们本来就会用靠近、触碰和用力表达不同意图。

可当你转身、抬手，袖口被拉长，旁边的电机开始转动，事情就复杂了：设备收到的变化，究竟来自你的动作、材料变形，还是电路周围的干扰？一张柔软的传感器，只有把这些问题处理好，才有机会变成可靠的可穿戴界面。

同济大学团队的一项电子皮肤研究，给出了一个颇有意思的答案。它能在实验中探测到 25 厘米外靠近的人手，但作者做四通道控制板时，却把动作触发范围主动缩到 1–2 厘米。这个看似“退步”的选择，恰好揭示了智能可穿戴设计的关键：探测能力与操作可靠性要一起设计。袖口是帮助理解的应用设想，论文展示的是电子皮肤、人体动作监测方案和机器人交互实验。

柔软只是起点，还要让信号可信

你可以把普通电容传感器想成一块夹心饼干：上下两片导电电极，中间夹着不导电的柔软材料，也就是介电层。按压改变电极间距，拉伸改变几何形状，电容随之变化。把这个变化读出来，就能知道器件正在承受怎样的作用。

电容还有一项适合交互的本领。电场除了分布在两片电极之间，也会从边缘向外延伸，形成“边缘电场”；物体未接触也能扰动边缘电场。这给了电子皮肤提前感知靠近动作的机会，却也让设计者必须认真处理环境耦合和相邻通道的影响。

另一方面，表面包着皮肤的机器人有电机、控制器和无线模块，可穿戴设备也要把传感层与读出、供电和通信连接起来。导电薄膜如果一拉就裂，感知功能和电磁屏蔽都会受影响。问题因此落到同一个材料界面上：既要跟得上形变，又要保持导电连续。

这篇论文把它做成五层结构：外侧封装纤维、液态金属电极、中间介电纤维、另一层电极、另一侧封装纤维。五层结构把感知和屏蔽放进同一材料体系。研究对象叫 ALC e-skin，即受洛伦兹壶腹启发的电容电子皮肤；洛伦兹壶腹是鲨鱼等软骨鱼类的电感受器官。作者借鉴了其中的孔、管道和囊状结构，但人工器件依靠的是电容变化，并没有复制生物体的整套神经感知机制。

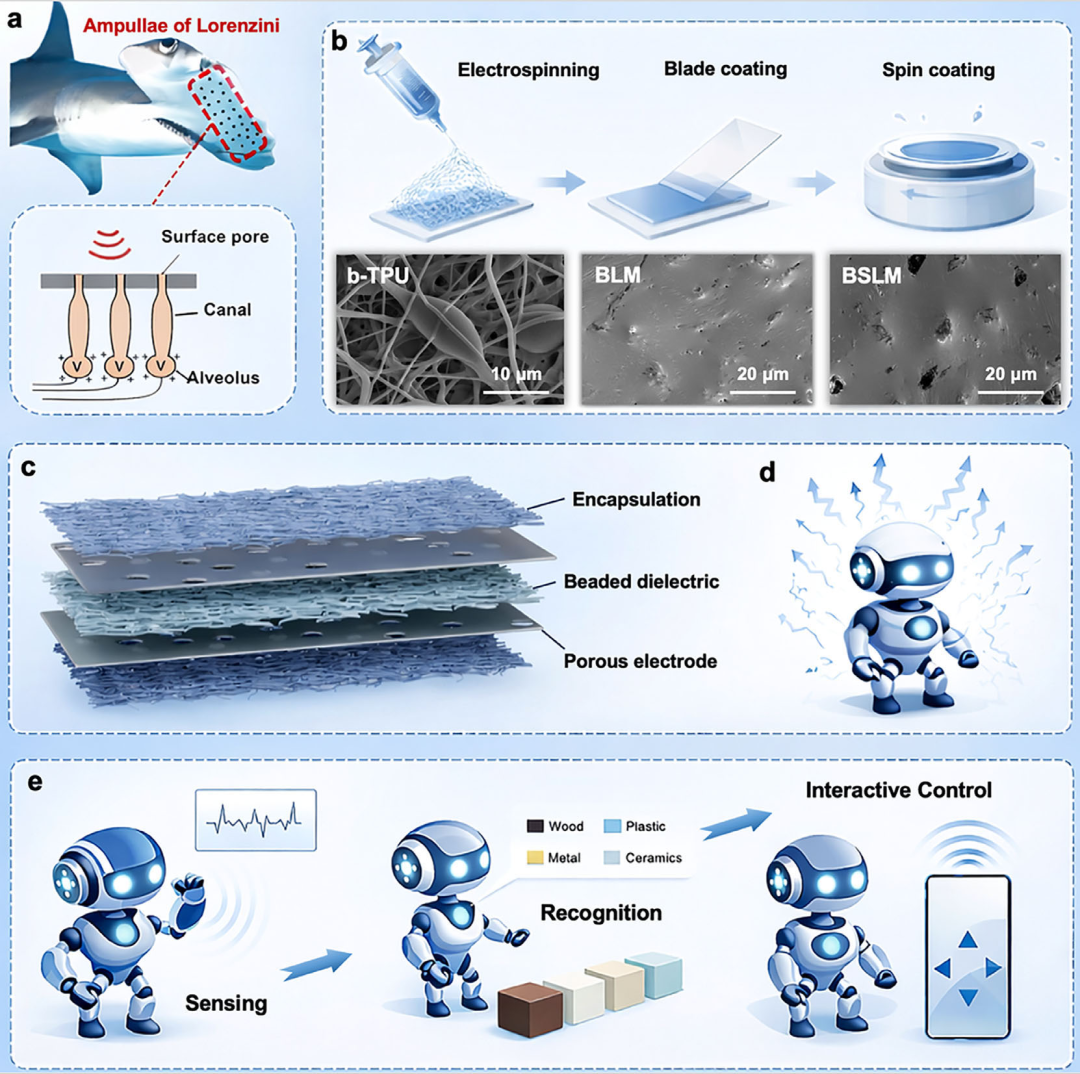

图注：原文 Fig. 1，PDF 第 3 页。先看中部 c 的五层结构，再看上部 b 的制备步骤。下部展示了感知、识别、交互和屏蔽之间的联系：四类功能共用同一套柔性材料基础。

先解决一个朴素问题：金属怎样留在纤维上

这里的基底是 TPU，即热塑性聚氨酯，一类可以做成柔软弹性薄膜的聚合物。电极使用镓铟共晶液态金属 EGaIn，它兼有金属导电性和液体的可流动性。能流动不等于能铺平：较高的表面张力会使它倾向于聚成液滴，直接在柔软基底上形成稳定薄膜并不容易。

作者先用静电纺丝制造 TPU 纤维。这个过程可以理解成用电场把聚合物溶液牵成细丝，再收集成膜；通过选择 19% 的 TPU 溶液，团队得到带有串珠结构的纤维。显微镜下，细丝之间分布着鼓起的珠状节点，像细绳上串着小珠子，留下容纳液态金属的变形空间。

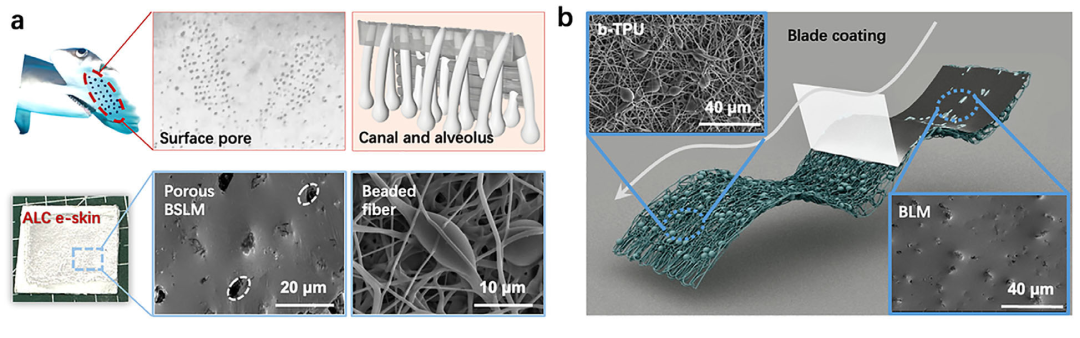

图注：原文 Fig. 2a–b，PDF 第 4 页。a 中能同时看到器件实物、带孔金属膜和串珠纤维；b 展示刮涂让液态金属进入纤维间隙。原图的微米比例尺保留，用来区分宏观薄膜和微观支撑结构。

随后是一套“刮涂加旋涂”的工艺。玻璃片刮过表面时，剪切作用破坏液态金属表面的氧化层，使金属进入纤维空隙；刮过之后，氧化层重新形成。珠状节点的局部挤压还帮助这一破坏与再生过程发生。

再以 5000 rpm 旋涂 60 秒，把多余的液态金属甩出去，留下附着在纤维上的多孔导电膜。论文把仅刮涂的金属膜称为 BLM，把刮涂后再旋涂的多孔金属膜称为 BSLM。两者的差别会直接影响后面电场向外延伸的程度。

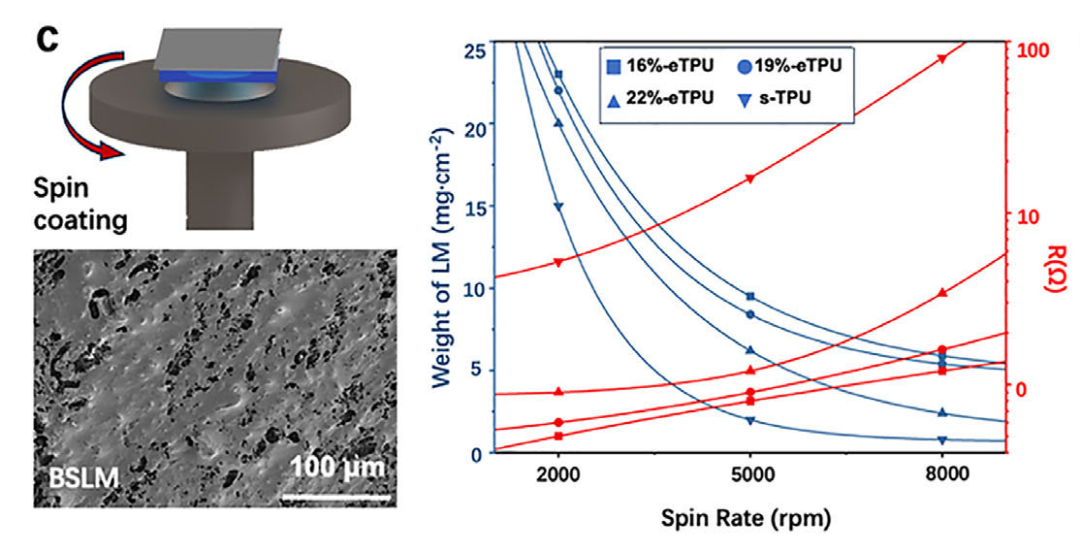

图注：原文 Fig. 2c，PDF 第 4 页。蓝色曲线对应液态金属用量，红色曲线对应电阻，不同符号代表不同 TPU 基底。转速提高会去除更多金属，但导电性也需要同时检查；图中的选择体现了材料用量、孔结构和电阻之间的取舍。

这层金属能留下来，也与界面化学有关。作者结合红外和 X 射线光电子能谱结果，提出 TPU 含氧基团与镓氧化物之间形成配位作用；可以把它理解成纤维与金属氧化层之间增加了连接点。于是，几何支撑和界面结合共同稳住电极，为反复变形后的功能保留创造条件。

给电极开孔，让它更早察觉靠近

为什么要把一层好不容易做连续的金属膜变成多孔结构？因为对于接近感知，电极的边缘本身就是有用资源。完整金属片主要把电场约束在上下电极之间，而孔会增加内部边界，让更多电场分布到能够被外界物体扰动的位置。

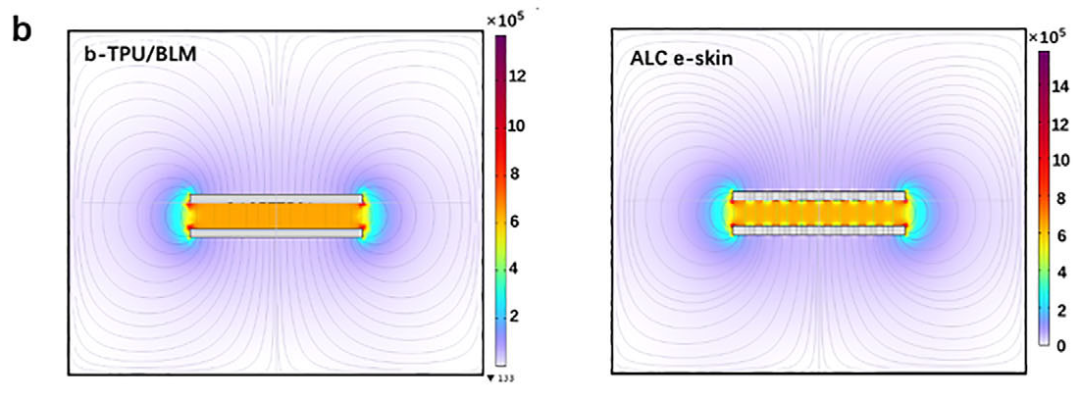

图 3b 是理解这一点的入口。左侧是无孔电极模型，右侧是多孔电极模型：观察电极附近的电场线和分布，就能看出孔对场形状的影响。两幅图的颜色标尺并不完全相同，因此不能只凭哪张图更亮判断强弱；应结合作者对边缘场比例的计算来理解。

图注：原文 Fig. 3b，PDF 第 6 页。左为 b-TPU/BLM，右为 ALC e-skin。孔结构改变了电极附近的场分布；颜色标尺、单位和两幅图的完整边界均保留。

在作者使用的理想化孔阵列模型中，孔半径从 0 增至 45 微米，边缘电容由 0.29 pF 增至 1.98 pF，约为原来的 6.8 倍。边缘电容增至 1.98 pF。pF 是皮法，用来表示这里很小的电容量。与此同时，金属有效面积减少会让理想平行板部分的电容下降，所以不能把结论简化成“孔越大，所有性能都越好”。

真正有说服力的是实验对照。多孔器件最远约 25 厘米可检测；靠近过程中电容降幅约 18%；无孔对照的范围约为 15 厘米，降幅小于 10%。这里的 18% 是接近过程中的变化幅度，不能理解为在 25 厘米处已经下降了 18%。

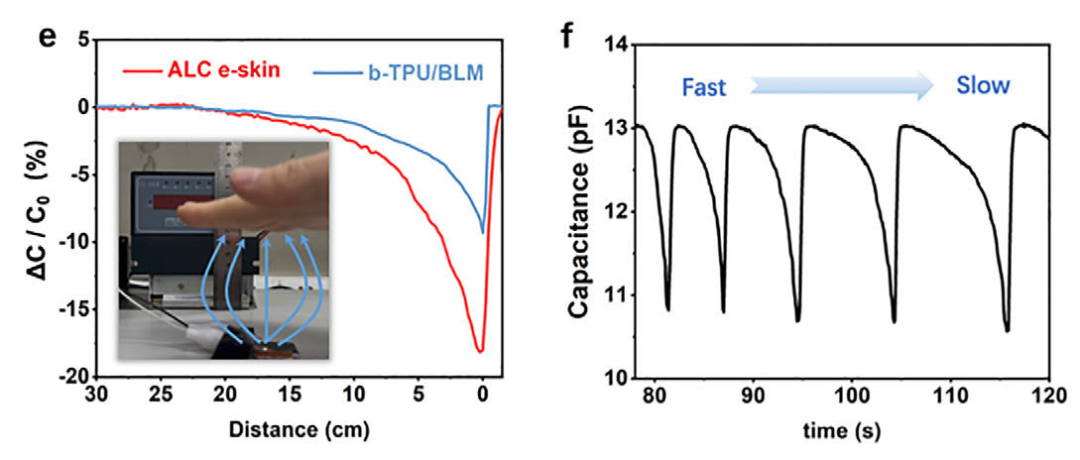

图注：原文 Fig. 3e–f，PDF 第 6 页。e 的横轴从远处走向近处，靠近后红线的下降更明显；f 展示不同接近速度下反复出现的信号谷。它们支持的是特定条件下的非接触检测能力。

把边缘电场比作门口的感应区，就容易理解这种收益：接触发生之前，系统已经有机会准备响应。但这个感应区能伸多远，还取决于目标尺寸、材料、相对位置和电场耦合条件，25 厘米并不是对任何小物体都成立的通用识别半径。

靠近、按压和拉伸，来自同一张柔性结构

当你真正按到表面，主导信号的因素又变了。串珠空隙让介电层可以压缩，珠状节点附近也更容易发生局部形变，使中间介电层对压力作出响应。它像一块有内部支撑的软垫：刚按下时比较容易变形，继续压紧后，响应就会逐渐进入不同阶段。

ALC e-skin 的压力检测范围达到 260 kPa，低于 10 kPa 时的灵敏度为 0.09237 kPa⁻¹。前一个数字说明它能覆盖多大的压力范围，后一个描述小压力变化能带来多明显的相对电容变化；二者不能互相替代，也不能把低压区的斜率套用到整个量程。

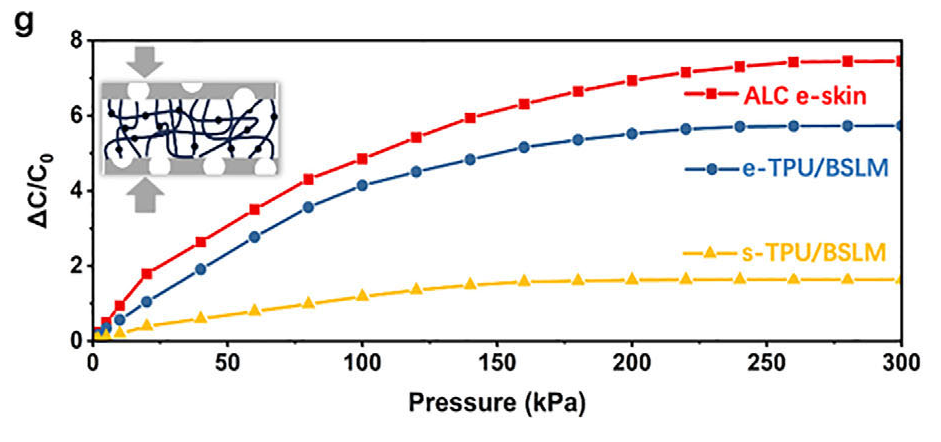

图注：原文 Fig. 3g，PDF 第 6 页。红线是带串珠结构的 ALC e-skin，蓝线和黄线分别是无串珠电纺纤维与平整 TPU 对照。宽量程内的响应并非统一斜率。

主文还报告约 80 ms 的压力响应时间，以及超过 5200 次压缩循环后的稳定表现。超过 5200 次压缩循环后仍稳定。这分别回答了“单次刺激能多快被材料响应”和“重复按压后会不会明显衰退”。80 ms 是传感响应指标，不是整台机器人从识别到动作完成的端到端延迟。

拉伸则提供了另一种读出方式。原文在第 7 页用理想关系 C_拉伸 = (1 + ε_x) C₀ 描述电容随应变的变化：C₀ 是初始电容，ε_x 是沿拉伸方向的工程应变。实验中，在最高 250% 应变范围内，线性拟合 R² 为 0.9956，电容应变计因子 GF 为 0.97；GF 表示单位应变引起多大的相对电容变化。

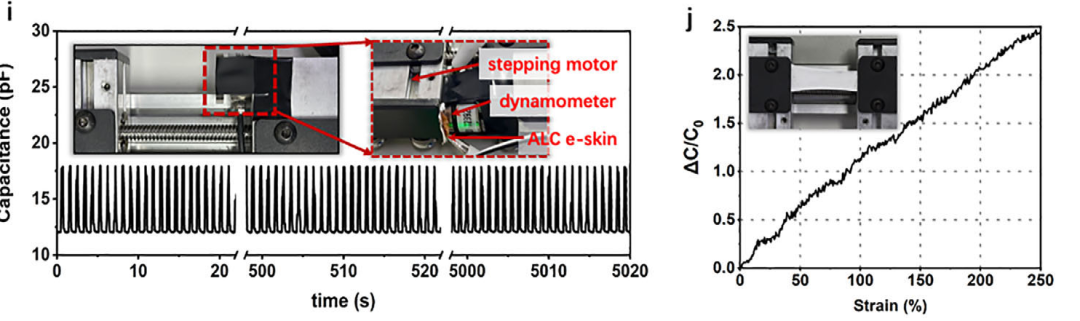

图注：原文 Fig. 3i–j，PDF 第 6 页。i 用时间轴展示长时间压缩循环，j 展示拉伸应变与相对电容变化。250% 应变对应 3.5 倍长度。

对可穿戴设计来说，这种线性关系有利于把材料伸长量转成动作信息。但人体关节角度与贴片局部应变之间还隔着安装位置、皮肤滑移和个体差异。材料的线性响应只是动作测量的起点，而且一条电容读数会同时受到多种刺激影响，分辨复合动作仍需要进一步标定和解耦。

让信号参与动作：先认材料，再决定何时停手

论文把电子皮肤贴到机械夹爪内侧，构建了识别与抓取系统。系统一共用了三张电子皮肤：两张作为操作输入，另一张在夹爪里感知物体。它先执行预设动作，停在距离目标 0.5 厘米的位置，再利用电容变化区分尺寸相同的金属、陶瓷、木材和塑料样品。

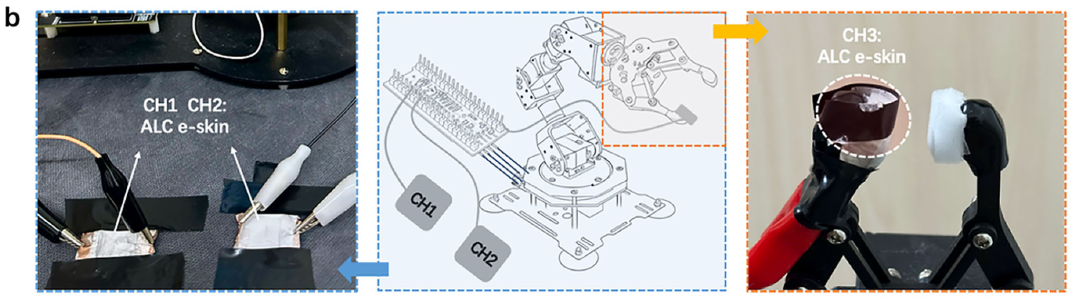

图注：原文 Fig. 4b，PDF 第 8 页。左侧 CH1、CH2 是控制输入，右侧 CH3 位于夹爪内侧。实物照片展示了传感材料、导线与执行结构的连接。

不同样品引起的电容变化不同，系统据此选择相应的停止抓取阈值。下面直接转录原文 Fig. 4e 的数据；Cᵣ 表示识别阶段的电容范围，Cɢ 表示用于停止抓取的电容阈值。换尺寸、质量或摩擦条件需重新标定。

读这组数字，重点在于系统有了不同的停止条件：识别到木块之后，夹爪在约 32.6 pF 的停止阈值对应位置停止继续夹紧，再把物体搬运到指定位置。传感信号进入了动作过程，帮助决定执行器什么时候该停下来。

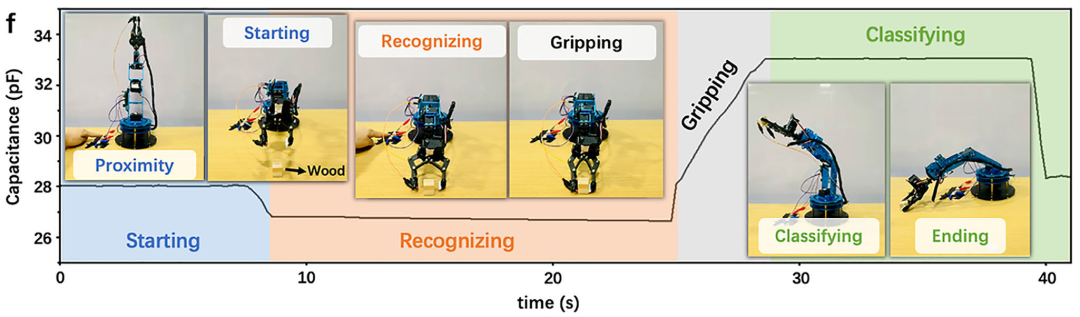

图注：原文 Fig. 4f，PDF 第 8 页。靠近和识别时电容下降，夹紧时电容上升，达到设定水平后进入搬运。沿曲线对照照片，可以把一条信号读成有先后次序的动作过程。

这套识别依赖固定位置、已测样品和预设阈值。作者在第 9 页明确把当前识别范围限定为 “four tested materials”，即四种已测试材料，并将进一步细分识别的限制归因于当前电容测量模块的分辨能力。对可穿戴交互的启发是：材料输出要变成有条件的动作规则，规则成立的场景也需要写清楚。

从 25 厘米退到 1–2 厘米，是一次必要的设计

另一组实验把四张电子皮肤组成控制板。电容由 FDC2214 模块采集，通过模块的 UART 串口送给 STM32 微控制器，再控制选定的四个舵机。舵机是能够按指令转动到目标位置的执行器；所用机械臂本身有六个舵机，四通道控制板只选择了其中四个来配合完成动作。

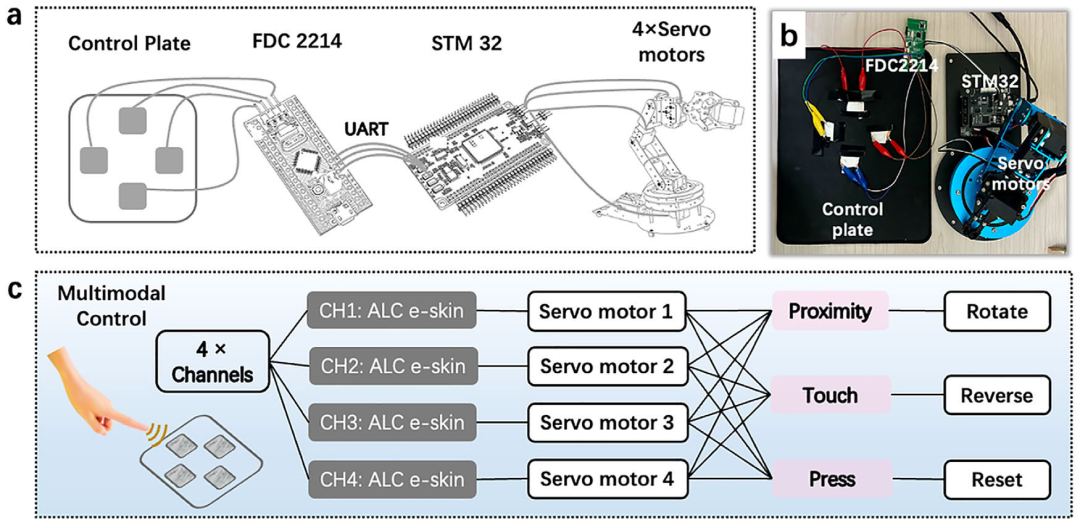

图注：原文 Fig. 5a–c，PDF 第 10 页。传感片、电容测量模块、控制器和舵机形成完整连接；每个通道把靠近、轻触、按压映射为三种动作。

这里有个复现时容易混淆的接口细节：论文说的是测量模块通过 UART 与控制器通信。UART 连接模块与控制器。TI 官方资料给出的 FDC2214 芯片原生接口是 I²C；它同时标有四通道、最高 28 位转换分辨率。这些芯片参数不能直接当作论文整套系统已经达到的有效测量精度。

作者并没有把四个控制区的感应距离都开到最大。第 9 页提到要减少 “unintended proximity”，也就是并非用户打算操作、却被接近信号误触发的情况。因此，1–2 厘米内触发目标通道，降低影响其他通道的风险。

以通道 1 为例，基线电容为 26.2–26.4 pF；低于 26.0 pF 触发转动，30–40 pF 对应轻触并触发反转，超过 40 pF 对应按压并复位。各通道采用独立阈值，而不是强行共用一个数。主文没有完整给出各阈值间空档的处理方式或防抖策略，因此这些数值应理解为实验中的动作设置。

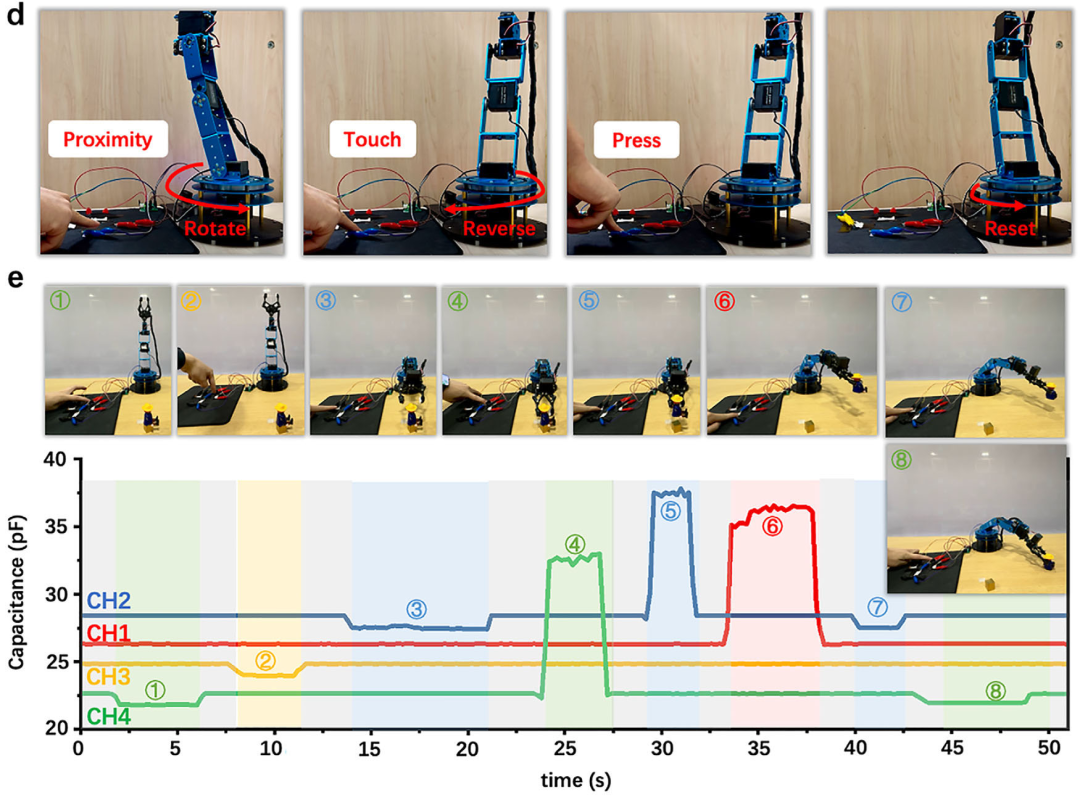

图注：原文 Fig. 5d–e，PDF 第 10 页。上部照片展示三种输入对应的动作，下部曲线把多个通道的先后操作与抓取过程对应起来。它说明阈值控制能够组织动作序列，也显示出系统仍由外接电路和机械臂共同完成。

这就像把一个很敏感的门铃安装到多人经过的走廊：能察觉远处的人是能力，识别谁真正来到门前才是交互任务。主动约束触发范围，也是智能设计。把这个经验带回袖口或手套时，还应结合抬手、摩擦、手指跨区等真实动作确定触发逻辑，而不只是追逐更远的实验探测距离。

拉伸后屏蔽反而更强，靠的是金属能重新流动

最后一项设计把我们带回开头的干扰问题。作者希望电子皮肤像 “flexible Faraday cage” 一样工作，即作为可以变形的导电屏蔽层，降低电磁场穿过材料的程度。这个比喻描述的是柔性屏蔽功能；一张材料样片还不能代表已经完成了整机封闭屏蔽设计。

在 X 波段，也就是 8–12 GHz 的测试中，器件初始屏蔽效能为 41.41 dB；200% 应变时达 52.34 dB；继续拉到 400% 应变时，则降至 39.63 dB。dB 是对数单位，用来表达屏蔽前后功率的比值，因此不能把这几个数按普通百分数解释。

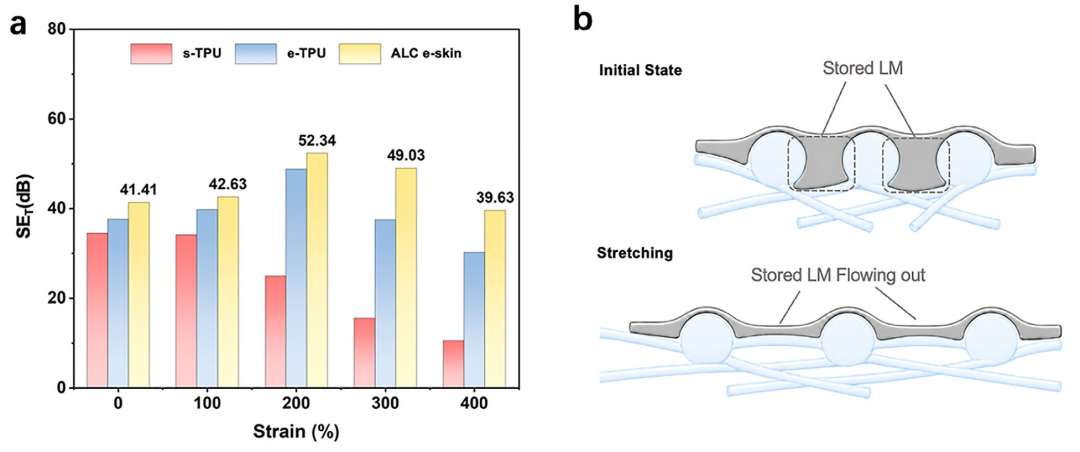

图注：原文 Fig. 6a–b，PDF 第 11 页。左侧黄色柱对应 ALC e-skin，200% 应变时屏蔽效能达到最高；右侧示意串珠纤维中储存的液态金属在拉伸时重新分布。材料的屏蔽表现并非随拉伸单调变差。

作者的解释是：串珠纤维既支撑金属，也容纳了一部分可流动的金属。适度拉伸会补充受损导电路径，继续拉伸时，形变损伤和补偿之间的平衡又会变化。它有点像路面出现细缝时，邻近的填充材料能流进去，但补偿能力仍有边界。

显微镜照片为这个解释提供了结构证据。平整 TPU 上的金属在拉伸与释放后更容易留下碎裂和不连续区域；ALC e-skin 的涂层在相应状态下保持得更连续。材料重新分布可保留功能。

图注：原文 Fig. 6e，PDF 第 11 页。上排为 200% 拉伸状态，下排为释放之后；从左到右分别是平整 TPU、无串珠电纺 TPU 和 ALC e-skin。观察裂纹、断开区域和涂层连续性，比例尺保持原样。

循环实验还给出了更接近反复使用的问题。屏蔽效能在最初循环阶段有所下降，之后趋于相对稳定，10,000 次拉伸循环后为 34.57 dB。按功率比换算，这约对应 0.035% 的透射比例；这个换算只用于理解论文测试条件下的量级，不能推成所有频率、所有方向和整台设备都具有同样效果。

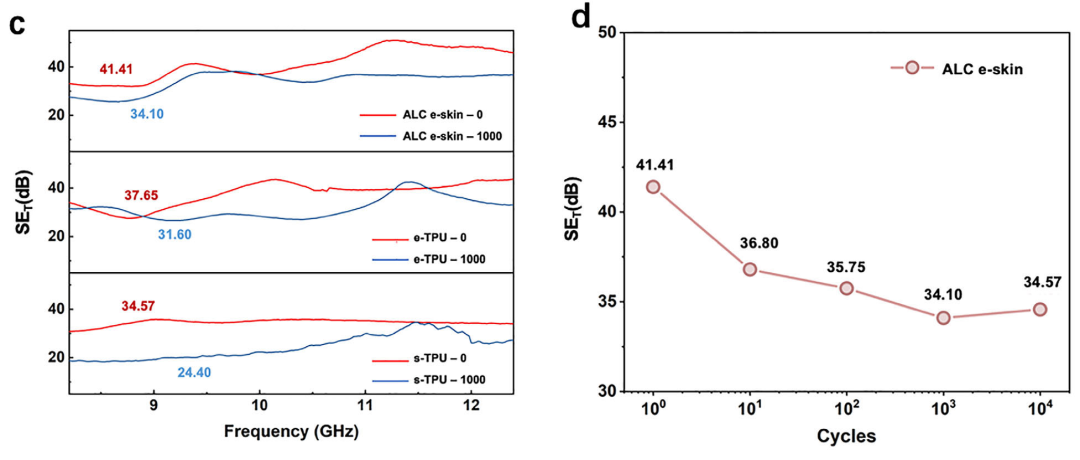

图注：原文 Fig. 6c–d，PDF 第 11 页。c 给出 X 波段内的频谱对照，d 显示最初循环后的下降和后续变化。1 万次后为 34.57 dB，应与初始 41.41 dB 一起看，不能只报告末尾仍有屏蔽作用而忽略性能变化。

对研究者和产业读者，真正该带走什么

首先，这项工作的价值在于把几个需求放到同一套结构里处理：串珠纤维参与力学响应、金属附着与变形补偿，多孔电极参与接近感知，连续导电网络又承担屏蔽功能。对材料研究者，这提供了一条值得检验的设计思路：让微结构承担多项明确的功能，再逐项观察功能之间的收益和代价。

其次，判断优势需要多维度对照。不能用一项指标宣布全面最好。原文 Table 1 本身就收录了初始屏蔽效能更高、最大拉伸应变更大的其他体系；下面只转录其中三行和相关列，不增补未报告数据。SE 表示屏蔽效能，“未报告”对应原表 N.R.，不表示性能为零。

这张原表不能用来宣布哪个体系“全面最好”：材料、厚度、结构和测试条件可能不同。它更适合提醒读者，把初始数值、形变后的保留能力、可制造性和交互功能放在一起评估。本文有吸引力的地方，正是这几项能力的组合。

第三，“容易制造”已有一定实验支持，但仍需要放回规模来看。两批共 20 个器件的一致性检查显示，主文报告中间层厚度接近 100 微米，厚度以及初始、20 kPa 下电容的相对标准偏差均小于 0.5%。原文称这一工艺形成 “uniform and controllable thickness”，即均匀、可控制的厚度，这说明团队已经开始检查批次一致性。

对产业读者，下一步应关注的是单位面积金属用量、导电膜均匀性、溶剂处理、重复加工时间、引线封装以及装配后的良率。主文制备单个中间纤维层需要约 100 分钟静电纺丝，封装又包含额外纺丝步骤；刮涂和旋涂简化了金属成膜，但整条流程的产能与成本尚未验证。

放到更直接的穿戴场景，原文第 7 页还记述了 PCAP01 电容测量系统：5 V 供电并无线传到手机，采集贴在人体上的传感器信号，相关图放在补充材料中。这支持便携动作监测的应用方向，但论文没有在主文给出完整的多人长期穿戴评估、整机续航和动作测量精度。

联网核查到的另一项研究，Peng 等人在 2025 年的《Advanced Materials》工作，把透气、湿态黏附和电磁屏蔽共同用于电生理监测。它是本文参考文献 42，也是理解穿戴需求的外部参照：当材料真正贴到人体上，汗液、贴附和信号稳定性需要专门证据。这些结果属于另一篇研究，不能移用为本篇 ALC e-skin 已经具备的能力。

离日常穿戴，还有几道明确的验证题

作者已经指出两项边界：四种样品和规则孔阵列限制外推。材料识别目前限于四种测试样品，电场分析也用规则孔阵列近似真实的不规则孔结构。前者限制识别结论的外推，后者意味着模型主要解释变化趋势，尚不能仅凭一个等效孔半径精确预测实际器件。

从可穿戴工程角度，我还会检查复合刺激的解耦、贴肤稳定性、液态金属封装、导线连接、功耗与长期使用表现。论文报告在 0–40 ℃和 30%–90% 相对湿度下电容基本稳定，但高湿空气不等于汗液和清洗测试；纤维有孔，也不自动等于整套封装已经经过透气性和皮肤相容性验证。

电磁可靠性同样需要继续走到系统层。主文充分展示了材料在 X 波段和机械循环后的屏蔽表现，也记述了辐射计读数降到仪器检测下限的演示；但尚未给出覆盖多种干扰源、频率和运动状态的整机误触率或识别准确率对照。屏蔽材料有效，整机可靠性仍要实测，尤其不能把仪器显示零直接解释成电磁场在物理上完全消失。

回到开头的袖口：当你靠近它、触碰它、拉伸它，希望得到的是可以预期的回应。这篇研究把设计线索从串珠纤维一直连接到了控制阈值，也把“材料能做什么”推进到了“系统怎样使用它”。沿着这条线继续补上贴肤、能耗和真实场景验证，柔软的电子皮肤才有机会成为人愿意每天使用的界面。
