概述
本文针对人形灵巧手五类主流传动架构，建立统一纯技术分析维度：工作原理、结构布局、动力链路、动力转化、核心构件、反驱特性、锁止原理与自锁能力、人机刚度特性、核心控制难点、产热机理、散热痛点、标准化散热方案、技术优劣性。
1 绳驱传动（线驱）
1.1 动力链路、动力转化、核心构件
动力链路：后置驱动电机 → 减速器 → 绳轮 → 钢丝绳/鲍登线 → 指尖关节
动力转化形式：电机旋转机械能 → 绳索单向拉力 → 关节弯曲摆动位移
核心传动构件：驱动电机、减速模组、绳轮、钢丝绳、导向滑轮、护套、回弹弹性元件
1.2 工作原理与结构布局

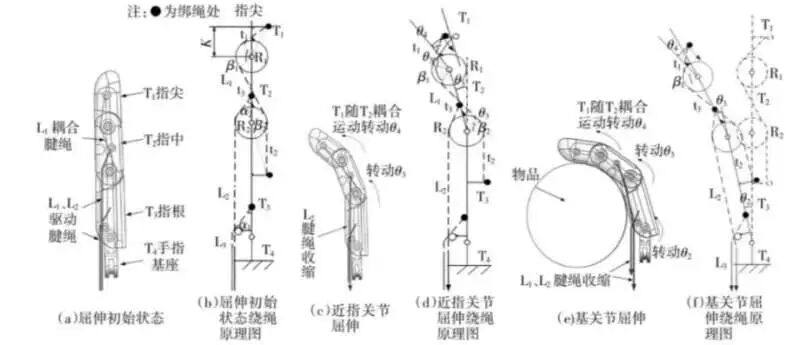

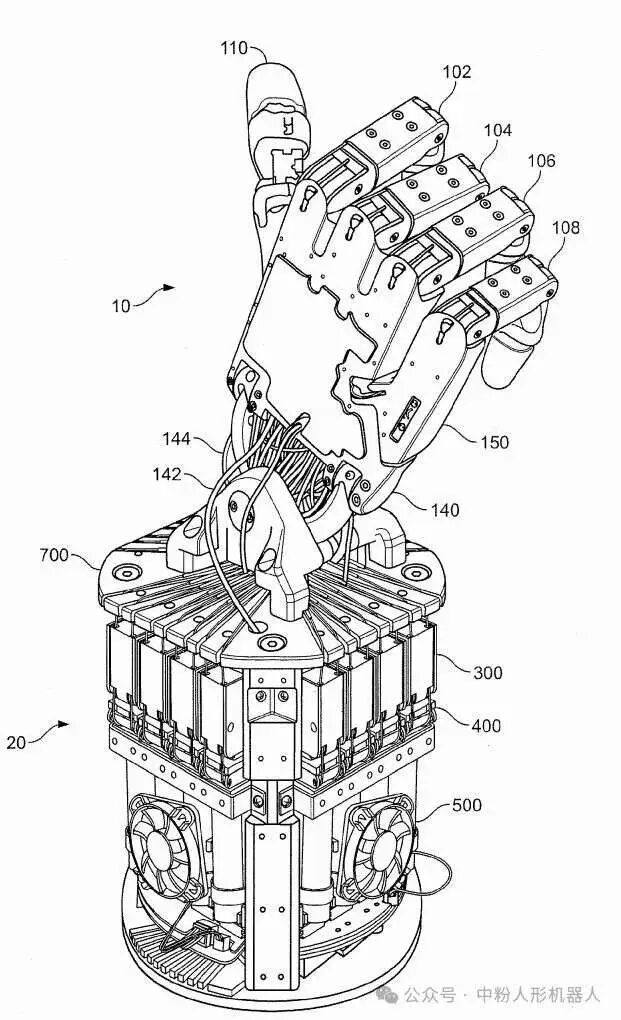

驱动电机、减速器、驱动电路板统一后置布置于前臂/手腕区域，完全远离手指执行末端。依靠电机正反转收放钢丝绳，通过固定滑轮、导向护套传递单向拉力，实现指节弯曲运动；关节复位依靠对拉绳索结构或内置回弹弹性元件。
结构分为两类：裸线短距传动结构、鲍登护套长距传动结构，为当前轻量化仿生手主流远距离传动形式。
1.3 反驱特性 & 人机刚度特性
传动链路以柔性拉力传递为主，抱闸释放状态下无机械刚性约束、无反向机械锁止阻尼。
外部作用力可直接被动推动手指发生形变，具备全程被动缓冲与自适应碰撞柔顺特性。
人机接触刚度低，天然具备被动安全交互属性，无刚性冲击风险。
1.4 锁止能力与自锁原理 & 保力发热
- 锁止形式：有源电气抱闸锁止，无机械自锁定结构
- 锁止机理：依靠电机电磁抱闸抱死输出轴，固定绳轮转角位置，实现姿态保持
- 断电特性：断电后抱闸释放，传动链完全解锁，无任何机械保持力，手指可自由形变塌陷
- 保力热特性：静态姿态保持仅依靠电控维持，机械端无损耗，指尖无附加温升，整机静态发热极低
1.5 核心控制难点
长距离柔性传动链路存在固有张力漂移问题；滑轮、护套接触摩擦造成传动滞后与回程误差；环境温度变化引发钢丝绳微变形，进一步加剧张力偏移，需要持续张力闭环动态补偿，控制耦合变量多、标定频次高。
1.6 产热机理
1. 主热源：前臂后置驱动电机、功率驱动板工作焦耳损耗热
2. 次热源：绳索往复弯折、护套滑移、滑轮转动摩擦产生的机械损耗热
3. 热源分布特征：热源全部集中于前臂开阔区域，手指执行端无内置发热源
1.7 散热痛点
摩擦热量可沿绳索、护套向掌心传导，无专属定向导热通路；腕部往复运动易扰动局部空气流场，破坏前臂自然对流稳态条件；长期循环工作会加速线缆老化，进一步放大传动张力误差与运动偏差。
1.8 标准化散热解决方案
1. 结构层面：前臂保留开放式风道结构，保障基础自然对流条件；电机外装轻量化散热鳍片，增加风扇，强对流换热提升表面换热能力
2. 材料层面：护套采用低摩擦、耐温稳定材质，降低摩擦产热同时阻隔热量向指尖传导
3. 局部均热：滑轮摩擦集中点位增设导热垫片，疏导局部聚集摩擦热，避免局部热累积
1.9 技术优缺点
优点：指端无热源、指尖运动惯量小、仿生自由度高、被动柔顺性好、可完全反驱；整机散热条件优良，温度漂移对末端运动精度影响可控。
缺点：绳索形变与摩擦损耗为结构固有特性，无法彻底消除；需要定期张力标定，长期传动稳定性有限；无机械无源自锁能力，姿态保持依赖持续通电与电控锁止。
2 连杆刚性传动
2.1 动力链路、动力转化、核心构件
动力链路：掌心驱动电机 → 齿轮减速模组 → 曲柄构件 → 多组铰链连杆 → 指尖关节
动力转化形式：电机高速旋转 → 齿轮降速增扭 → 连杆平面摆动机械位移 → 指节屈伸
核心传动构件：驱动电机、减速齿轮组、曲柄摇杆、铰接销轴、刚性传动连杆、轴承
2.2 工作原理与结构布局

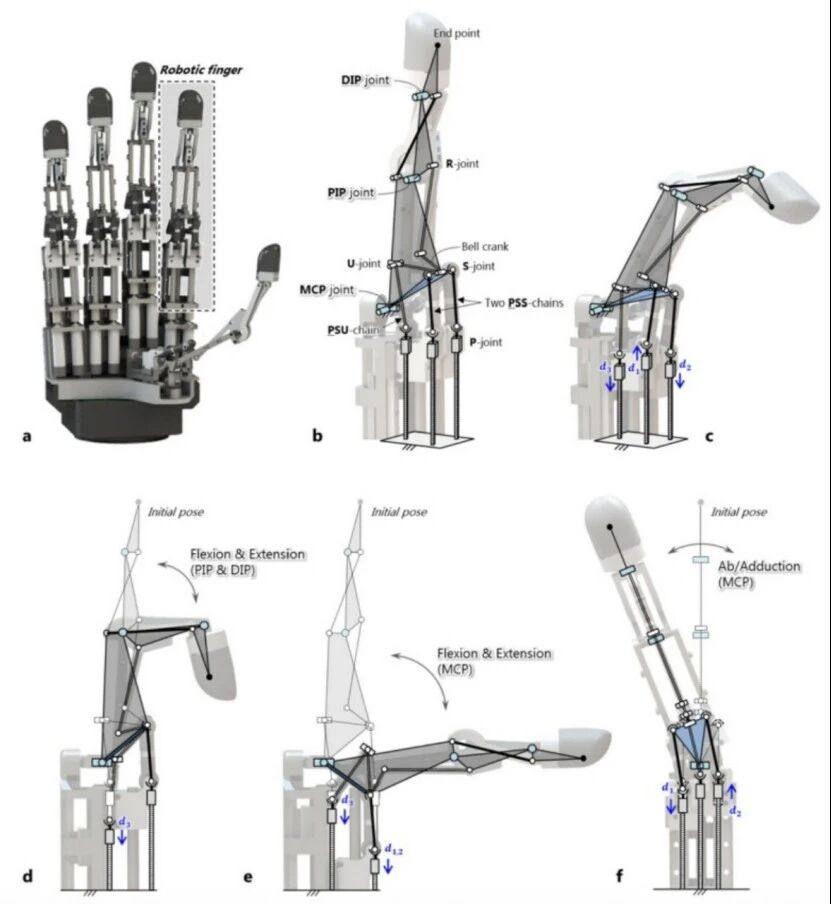

驱动电机集成布置于掌心根部区域，依托曲柄摇杆、多组刚性铰链连杆机构实现动力传递，通过机械闭环约束限定指节运动轨迹，可在减少驱动电机数量的前提下完成多指节协同屈伸运动。
定义隔离说明：本方案为纯齿轮-连杆刚性传动体系，全程无丝杠、无直线推杆；丝杠电缸末端的小型转接连杆不属于本类传动架构，二者机理、自锁特性完全独立，无技术交叉。
2.3 反驱特性 & 人机刚度特性
多级齿轮减速机构串联刚性连杆铰链构成闭环传动链，正向传动存在齿轮啮合阻尼、铰链销轴摩擦阻力双重反向阻滞。
仅当外部施加极大过载外力，克服齿轮啮合摩擦、连杆机构死点阻力后，关节才会发生被动偏移；常规人机交互、轻中度负载冲击下无法反向撬动关节，不具备被动反驱、缓冲形变能力。
人机接触刚度高，人机交互全程为刚性接触，无自适应柔顺特性。
2.4 锁止能力与自锁原理 & 保力发热
- 锁止形式：阻尼辅助保位，无原理级机械自锁，存在明确外力承载上限
- 锁止机理：依靠减速齿轮啮合摩擦阻尼、连杆铰链转动摩擦阻力形成反向阻滞力矩，抵消常规自重、轻载带来的反向倾覆力矩，维持当前关节角度；该阻滞仅为摩擦阻尼滞涩效果，并非结构不可逆自锁。
- 断电特性：断电后电机无输出力矩，仅依靠传动副摩擦阻力维持姿态；仅能稳定保持自重、轻负载工况；若外部施加超过摩擦阻滞极限的外力，齿轮与连杆会被反向推动，关节姿态发生滑移、回弹偏移。
- 保力热特性：静态轻载保位无需电机通电输出力矩，无电控焦耳损耗，轻载静态保位零功耗、零发热；重载持续夹持时摩擦阻尼不足以抵消反向力矩，必须电机持续通电维持力矩，产生持续发热。
2.5 核心控制难点
多关节机械强耦合，单指独立运动解耦难度大；零部件加工公差、铰链装配间隙会直接映射为末端位置误差；多台设备批量装配一致性管控难度较高；摩擦阻尼存在个体差异，外力临界偏移阈值不统一。
2.6 产热机理
1. 主热源：掌心内置驱动电机、齿轮减速模组工作损耗热
2. 次热源：销轴、铰链、轴承往复回转运动产生的持续摩擦热
3. 热源分布特征：热源集中于掌心密闭腔体内部，发热区域固定且封闭
2.7 散热痛点
高密度连杆结构挤占掌心内部空间，无法布置主动散热结构；关节腔体近乎密闭，内部摩擦热量难以通过对流散出；长期高温工况会加速内部润滑脂失效，摩擦阻尼持续衰减，进一步降低断电保位的外力耐受极限。
2.8 目前散热解决方案
采用全结构被动均热降温思路：掌心支撑结构、连杆结构采用高导热铝合金材质，以整机结构件作为均热载体，提升整体导热与辐射散热能力；关节内部填充长效耐温润滑介质，从源头降低摩擦产热水平，同时延缓阻尼衰减速度。大扭矩功率解热能力有限，作者想上液冷，听到的都是否定，没有难度多没意思，我觉得可行。
2.9 技术优缺点
优点：传动刚性高、末端重复定位稳定性好；轻载断电可依靠摩擦阻尼自主保位，无发热；控制逻辑简洁、结构故障率低、故障可追溯性强。
缺点：手指结构臃肿，仿生自由度受限；完全无反驱柔顺性，不适配柔性人机交互；仅依靠被动散热，连续满载工作热容量有限；断电保位存在外力上限，重载场景无法脱离电机通电维持力矩。

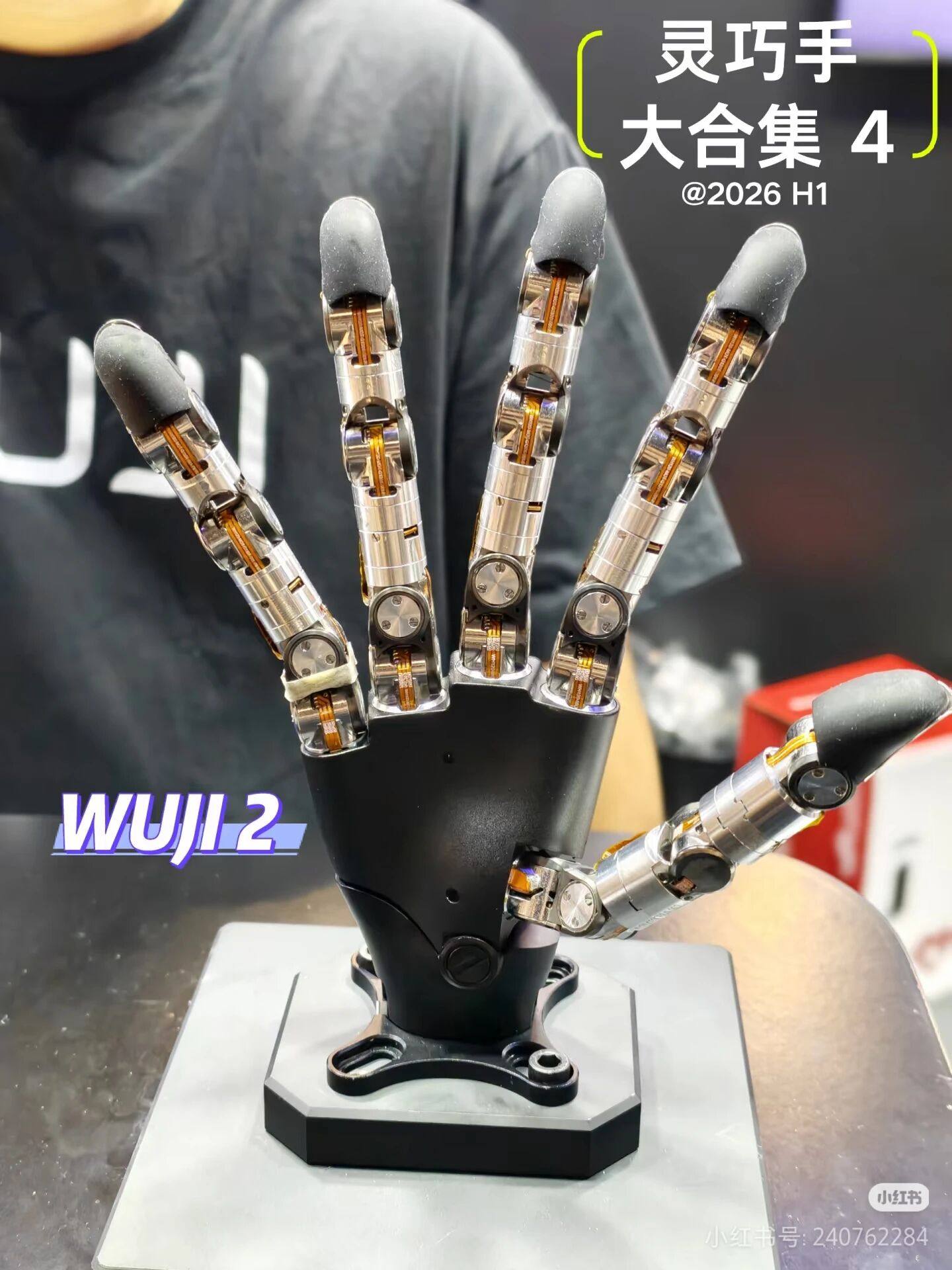

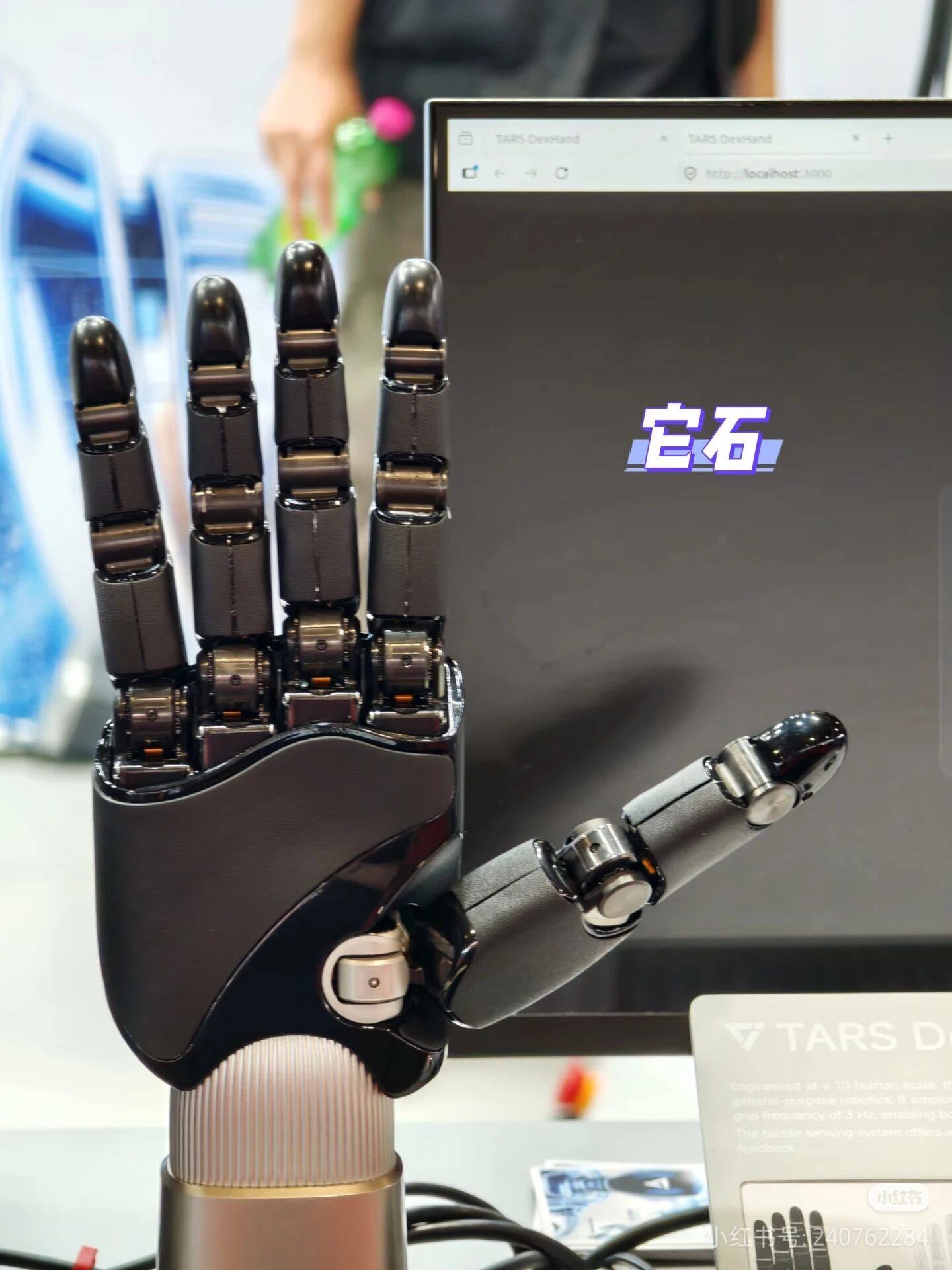

3 齿轮准直驱（关节集成直驱）
3.1 动力链路、动力转化、核心构件
动力链路：指节内置空心杯电机 → 微型低背隙减速器 → 关节输出端（一体化集成）
动力转化形式：电机旋转机械能直接就近输出，短链路降速增扭驱动关节摆动
核心传动构件：空心杯微电机、微型行星/谐波减速模组、集成编码器、板载驱动电路
3.2 工作原理与结构布局
极致精简传动链路，采用单关节集成架构：指节内部集成空心杯电机、微型减速模组、编码器、驱动采样电路，驱动、传感、电控单元与关节一体化整合，实现关节就近直驱，传动链路径最短。
3.3 反驱特性 & 人机刚度特性
低背隙微型减速架构，传动反向阻尼小、阻力均匀稳定。
外部作用力可平稳推动关节回转，外力反馈线性度好、无明显卡顿与死区。
人机刚度适中可控，支持力控柔顺交互、遥操作跟随、被动自适应接触。
3.4 锁止能力与自锁原理 & 保力发热
- 锁止形式：弱机械阻尼+有源电流闭环混合保位
- 锁止机理：减速器固有微小反向阻尼提供基础限位效果，高精度姿态保持、负载夹持完全依赖电机电流闭环力矩维持
- 断电特性：无源自锁能力弱，在自重或轻微外载下即可发生姿态偏移，断电无法保位
- 保力热特性：持续夹持工况需要电机长期通电锁止，关节狭小空间内持续累积电控焦耳热，静态保力发热问题突出
3.5 核心控制难点
单关节独立闭环控制算力需求高；狭小空间内多传感器集成标定难度大；关节往复形变叠加温度漂移效应，力矩误差、位置误差的实时补偿算法复杂度高。
3.6 产热机理
为五类传动中热源耦合最复杂的架构，存在三重叠加产热：
1. 电机本体：工作铜损、铁损产生的基础损耗热
2. 传动端：微型齿轮啮合、回转摩擦产生的机械损耗热
3. 电控端：内置驱动板功率器件开关损耗热
4. 热源分布特征：多节点分布式发热，每段指节均含独立热源，发热腔体空间狭小、热堆积条件强
3.7 散热痛点
指节内部空间极小，无法搭载风扇、热管等主动散热器件；外层仿生包覆结构密闭，无自然对流换热通道；关节持续弯折运动，固定式刚性导热结构无法适配形变需求；温升会直接诱发编码器温漂、电机力矩输出衰减、密封结构可靠性下降等连锁问题。
3.8 标准化散热解决方案
1. 柔性导热填充：关节内部填充形变适配型导热介质，消除结构间隙热阻，提升内部均热能力
2. 壳体均热散热：手指薄壁外壳采用高导热材质，依托外表面实现被动辐射与自然对流散热
3. 算法热保护：增设温度闭环逻辑，高温区间动态限制工作电流，抑制热失控与过热失效
4.大扭矩功率解热能力有限，作者想上液冷，听到的都是否定，没有难度多没意思，我觉得可行。
3.9 技术优缺点
优点：传动链最短、动态响应快、末端力控精度高、反驱柔顺性优异，适配高精度精细操作、触觉交互、示教复刻场景。
缺点：结构集成难度大、硬件成本高；指尖密闭狭小空间存在固有散热瓶颈，无强机械自锁能力，持续保力必然伴随高热堆积，长时间满载工作工况受限。

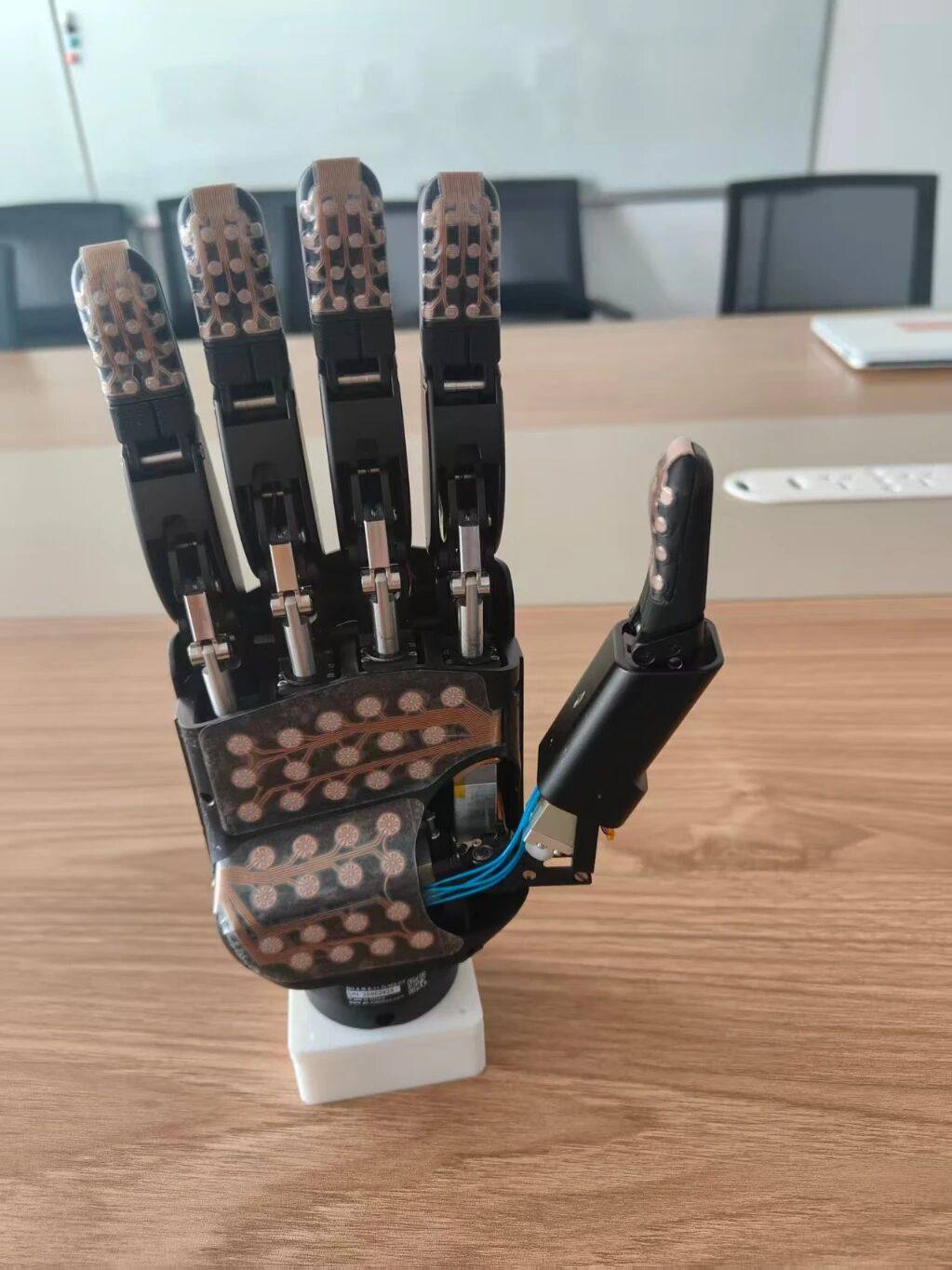

4 微型丝杠电缸传动
4.1 动力链路、动力转化、核心构件
动力链路：驱动电机 → 减速结构 → 梯形丝杠副 → 直线推杆 → 指尖转接连杆 → 指节关节
动力转化形式：电机旋转运动 → 丝杠螺旋传动 → 直线推拉位移 → 铰接摆动驱动手指屈伸
核心传动构件：驱动电机、梯形丝杠、传动螺母、密闭缸筒、直线推杆、转接铰接件
4.2 工作原理与结构布局
依托电机旋转输入，通过丝杠-螺母副将回转运动转化为直线推拉运动，以模块化微型电动推杆驱动指节屈伸；传动链路刚性固定，运动传递确定性高、推力输出稳定性强。
4.3 反驱特性 & 人机刚度特性
梯形丝杠结构固有反向阻力大，传动链不可逆特性显著。
外部冲击负载、外力推拉无法反向驱动丝杠回转，关节无被动形变、无缓冲余量。
人机接触刚度极高，完全无柔顺交互特性，仅适配刚性定位、稳态夹持场景。
4.4 锁止能力与自锁原理 & 保力发热
- 锁止形式：纯机械摩擦角原理级无源自锁（全场唯一真自锁结构）
- 锁止机理：小导程梯形丝杠满足「导程角＜当量摩擦角」机械不可逆条件，负载反向力矩无法克服螺纹摩擦阻力，实现传动原理级永久自锁
- 断电特性：断电后机械自锁依然有效，姿态无滑移、无松动、无漂移，长期保位稳定性好，无任何外力阈值限制
- 保力热特性：依靠机械结构自持夹持，静态保力无需通电、无电控损耗，零功耗、零发热
4.5 核心控制难点
传动不可逆导致被动力反馈特性差，外力扰动下的高精度力控难度大；动态运动、静态保力两种工况损耗差异大、产热特性不一致；丝杠长期磨损会持续改变传动阻尼，需要长期位置误差标定与补偿。
4.6 产热机理
1. 主热源：丝杠螺母副相对滑动产生的高强度机械摩擦热
2. 次热源：传统堵转保力工况下的电机通电焦耳热（可通过控制策略完全消除）
3. 热源分布特征：热量集中于掌心密封电缸模组内部，结构封闭、热量易聚集
4.7 散热痛点
丝杠滑动摩擦损耗占比高，整机能量转化效率偏低，多余能量以热量形式累积；一体化密封模组无对流散热通道；传统堵转保力模式会引发极速积热，静态工况温升问题显著。
4.8 标准化散热解决方案
1. 辐射散热强化：电缸外壳采用高辐射系数表面处理，提升红外被动散热能力
2. 源头减热优化：丝杠摩擦副采用减摩耐磨涂层，降低基础摩擦产热水平
3. 控制策略优化：取消堵转保力逻辑，静态夹持完全依托机械自锁，彻底消除堵转发热源
4.9 技术优缺点
优点：输出推力稳定、刚性定位精度高、模块化集成度高、无源自锁可靠、超长时静态保力无发热、批量量产一致性好。
缺点：传动响应速度偏慢、完全无反驱柔顺性；动态运动工况摩擦产热大，不适配高速动态操作、柔性人机交互场景。
5 钛基金属相变驱动（镍钛SMA形状记忆合金驱动）
5.1 动力链路、动力转化、核心构件
动力链路：供电电路 → 镍钛合金丝 → 热致形变直接驱动关节
动力转化形式：电能 → 焦耳热能 → 金属马氏体相变形变 → 机械屈伸位移（无中间机械传动）
核心传动构件：镍钛记忆合金丝、绝缘固定基座、温控驱动电路、复位预紧结构
5.2 工作原理与结构布局
无电机、无减速器、无刚性传动结构，核心驱动依靠镍钛合金热致形状记忆相变效应。通过对合金丝通电加热产生焦耳热，触发马氏体相变产生收缩形变，驱动手指弯曲做功；断电降温后合金恢复原始形态，实现关节复位，主流架构采用双丝对拉结构实现双向驱动。
5.3 反驱特性 & 人机刚度特性
具备温度关联的时变柔顺与反驱特性：
- 低温冷却状态：合金处于松弛状态，结构无刚性约束，可完全被动反驱，碰撞柔顺性好、人机刚度低
- 高温相变工作状态：合金硬化收缩、形态固定，无法被动反驱，人机接触刚度显著提升
为本五类方案中唯一刚度、柔顺性可随工作状态动态切换的驱动架构。
5.4 锁止能力与自锁原理 & 保力发热
- 锁止形式：有源热场形变锁止，无任何机械自锁结构
- 锁止机理：持续通电维持相变工作温度，稳定合金收缩形变量，实现关节姿态保持
- 断电特性：断电降温后相变效应消失，锁止效果完全失效，关节自动松弛复位
- 保力热特性：姿态夹持必须持续通电加热，保力过程全程伴随稳定焦耳产热
5.5 核心控制难点
合金相变有效温度区间窄，微小温度波动即可引发输出力、形变量偏移；环境温度对输出特性干扰显著；长期冷热交变循环产生疲劳偏移，位置、力值闭环补偿难度高于纯机械传动方案。
5.6 产热机理
产热逻辑与机械传动完全不同：热量为驱动能量输入源，而非传动副产物。
整机唯一热源为记忆合金丝通电焦耳热，依靠精准温升触发相变做功，无齿轮、丝杠、绳索类机械摩擦次生热源。
5.7 散热独有技术矛盾
其余四类传动的散热仅用于降温保护、抑制热失效；SMA驱动存在驱动加热与复位散热的原生技术悖论：
1. 升温增益矛盾：快速升温可提升收缩力与响应速度，但高温会诱发表层传感器温漂，存在表面高温接触风险
2. 散热增益矛盾：快速散热可提升复位速度与动作频率，但过度散热会损耗驱动热能，导致相变不充分、输出力衰减
3. 疲劳失效矛盾：高频冷热交变循环会诱发合金内部微损伤，产生记忆形态偏移，加速驱动性能衰减
5.8 标准化散热与温控解决方案
1. 被动微孔对流：壳体开设微型透气结构，依靠自然风冷实现平稳降温，结构简单可靠，动作频率受限
2. 主动强制风冷：集成微型风道与静音送风结构，加速降温复位、提升动作频次，会小幅增加整机体积与噪音
3. 冷热解耦精准温控：通过微流道换热、半导体制冷等分区温控方案，实现驱动加热区与复位散热区解耦，精准控温消除热悖论，现阶段多处于实验室验证阶段
5.9 技术优缺点
优点：无传动间隙、无机械运动噪音、手指极致轻薄仿生；低温松弛状态人机柔顺交互性优异；整机结构极简、集成度极高。
缺点：动作频率受散热条件硬约束；输出负载能力有限；无机械自锁结构，保力全程产热；环境温度适应性弱，不适合重载、高频连续作业工况。
6 五大传动方案标准化技术维度对比
1. 齿轮准直驱：左上区间，动态运动性能最优，整机工程成本、热设计难度最高；指尖分布式热源散热瓶颈突出；高柔顺、无机械自锁、保力持续发热
2. SMA钛合金相变驱动：中上区间，轻量化、仿生外观性能突出；热控逻辑矛盾性最强、量产落地成本高；柔顺刚度时变、无源自锁、驱动全程产热
3. 绳驱传动：中上区间，轻量化与柔顺交互性能优异；调试标定工作量大；整机散热条件最优、温度漂移影响低；极致柔顺、无机械自锁、指尖零热源
4. 微型丝杠电缸：居中区间，性能均衡、量产稳定性优异；集中热源散热可控，静态保力热特性最优；完全刚性、全场最强机械自锁、零热保力、无柔顺反驱
5. 连杆刚性传动：右下区间，结构成本、量产难度最低；内部散热空间受限，连续工作摩擦积热问题明显；仅轻载断电摩擦保位、重载需通电、无被动柔顺性
结尾
现在灵巧手功能实现固然重要，也有很大的突破百花齐放，但是应用场景和负载没说清楚，无论空心杯还是无框力矩都在看峰值扭矩，作者认为需要先确认比如半个小时，十五分钟，十分钟到十秒五秒对应的热限制可以达到的能力，然后再去针对性做散热。
尽管否定无数，作者仍然认为液冷也可行，仿生的角度灵巧手是否也需要血管和汗腺，期待您的思路，批评，建议和讨论，集思广益一下，万一成了呢
