压阻碳浆：被低估的"黑色魔法"——电阻式柔性压力传感器的核心压敏材料深度研究

1980 年代，Fleetwood 乐队鼓手 Mick Fleetwood 想给自己的电子鼓找一种"敲得越重、信号越强"的传感器。他与后来创立 Interlink Electronics 的 Michael Thoben 合作，做出了世界上第一片 FSR（Force Sensing Resistor，力敏电阻）——两片 PET 薄膜，一片印叉指银电极，另一片涂一层含碳黑的半导电浆料，中间留一道几十微米的空气隙。按压时碳浆微凸体搭接电极，电阻随压力幂律式下降。

四十年后，这层"黑色浆料"依然是整个电阻式柔性压力传感器的心脏。2026 年，当人形机器人电子皮肤订单从千套级跳到十万套级（福莱新材先后获得灵心巧手 10 万套、中科硅纪 20 万套订单），当国产 FSR 薄膜传感器单价下探到 2.99 元/片，背后真正的技术分水岭不在结构设计，而在于：那层碳浆的配方与印刷一致性。

2.1 什么是压阻碳浆

压阻碳浆（又称压感碳浆、压敏导电碳浆、压力敏感导电碳浆、压阻油墨、FSR 油墨）是以导电碳材料（导电炭黑、石墨、碳纳米管、石墨烯等）为功能填料，与高分子粘结剂（环氧、聚氨酯、硅橡胶、丙烯酸树脂、复合聚酯等）、溶剂及助剂经分散工艺配制而成的功能性半导体浆料。其核心特征是"压阻效应"：受到外力挤压时，内部导电通路发生稳定、可重复的改变，电阻值随压力产生规律性响应，从而实现"压力 → 电信号"的转换。

需要区分三个易混概念：

导电碳浆（导通型）：追求"电阻越低越稳定越好"，用于薄膜开关线路、PCB 跳线、电极，方阻可低至 ≤10 Ω/□，压力变化对它来说是缺陷；

压阻碳浆（传感型）：追求"电阻随压力敏感且可重复地变化"，方阻往往做成很宽的可调区间（如 20 Ω/□–1 MΩ/□），被刻意设计运行在逾渗阈值附近的敏感区；

电阻碳浆（定阻型）：作为印刷电阻使用，要求阻值精确且稳定（如汉高 EDAG 6017SS，35 Ω/□@25 μm）。

三者在填料比例、树脂体系、固化设计上截然不同。市面上大量国产碳浆只解决了"导电级"，而"压敏级"——宽方阻跨度、R-P 线性、低迟滞、批次一致——才是真正的技术壁垒。

2.2 工艺坐标

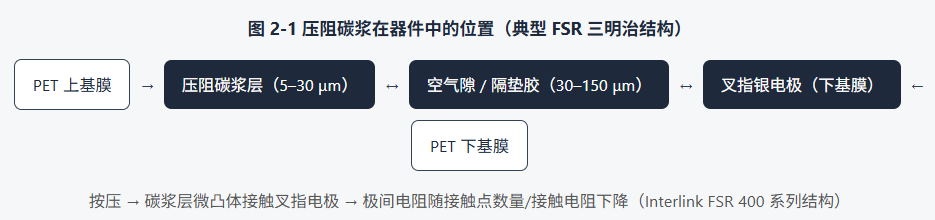

压阻碳浆是典型的印刷电子材料，适配丝网印刷、凹版印刷、狭缝涂布、直写（DIW）、喷涂等多种 R2R 工艺，可大面积成膜于 PET、PVC、PI、织物、硅胶等柔性基材，干膜厚度通常 5–50 μm。这是它与"填充型复合材料"（把炭黑直接混炼进弹性体基体）最大的工艺差异：碳浆是"后道印刷"，混合填料是"本体改性"——前者天然适配大规模、低成本、阵列化的薄膜产线。

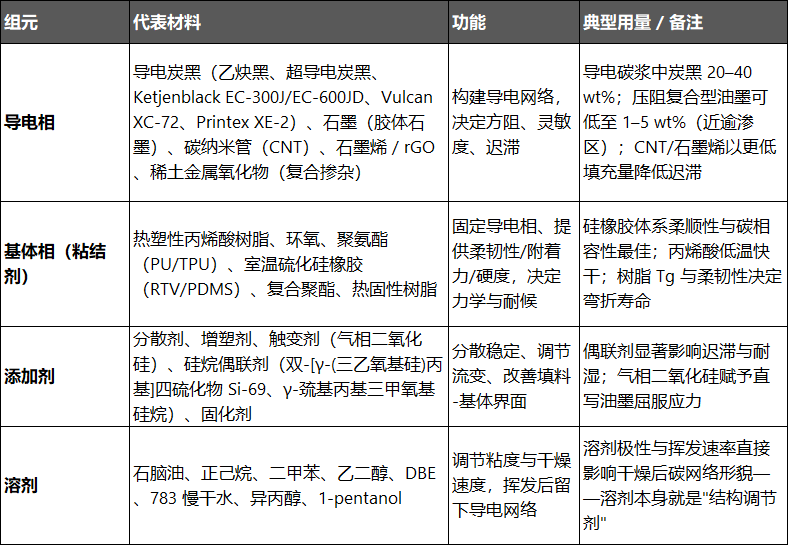

压阻碳浆 = 导电相 + 基体相 + 添加剂 + 溶剂。四个组元各自的选型空间，构成了配方的第一层自由度。

一个容易被忽视的事实

在压阻复合油墨中，溶剂的种类与比例会直接改变干燥后碳颗粒网络的应力敏感性。个性化鞋垫印刷电子研究发现：在 4.0–5.0 wt% 炭黑区间内调浓度，灵敏度可变化 3 倍；进一步优化溶剂（80% 的 1-pentanol）则显著改善了传感器的稳定性。换言之，"调配方"不只是调碳含量，溶剂工程是灵敏度和稳定性的隐藏开关。

压阻碳浆（及其固化膜）的电阻随压力变化，并非单一机制，而是三种微观机制在不同配方与结构中的加权组合。理解这三重机制，是看懂"为什么有的碳浆灵敏、有的碳浆稳定"的钥匙。

4.1 逾渗效应（Percolation）——本体复合型的灵魂

当导电填料在绝缘聚合物基体中的浓度达到临界值（逾渗阈值 φc）时，颗粒相互搭接形成连续导电网络，电阻率发生数量级骤降：

ρ = ρ₀ · (W − W_c) ^−t (经验幂律)，另一常用经验式：R = exp[(a/W) ^p]

W 为炭黑质量分数，Wc 为逾渗阈值，t 为临界指数（三维体系约 2.0）

压阻设计的精髓在于把配方"押"在阈值附近：压力使粒子间距缩小、接触点增多，导电网络密度上升，电阻显著下降。离阈值太远（过填充），网络已经饱和，压力再大电阻也不怎么变——灵敏但迟钝；离阈值太近，则漂移与批次波动被指数放大。逾渗式压阻（如墨现科技路线）正是这一机制的工程化：在阈值附近卡出"电导-压力近似线性"的工作区。

4.2 量子隧穿与场发射——间隙里的电流

当炭黑聚集体之间未直接接触、间隙仅几埃（Å）时，电子以量子隧穿方式穿越聚合物势垒；间隙处电场强度超过约 10⁶ V/cm 时还会出现场发射，电流-电压呈非指数/非欧姆关系。隧穿电阻对间隙距离呈指数敏感（R ∝ exp(d/λ)），因此隧穿主导的配方灵敏度极高、但对微小形变与温度同样敏感——这是高灵敏与高稳定之间最经典的矛盾来源之一。

4.3 接触电阻机制——FSR 型的独门优势

FSR 结构中，碳浆固化膜表面的微米级凸起（Interlink 官方电镜图显示为颗粒状微凸体，尺度 ~200 μm）在压力下与对面叉指电极接触：低压时只有最高的凸起接触，高压时接触点越来越多，极间电阻随接触面积近似反比幂律下降，最后在高力端饱和（Interlink 402 型：约 1 kΩ @ 100 N/cm²，典型曲线 R 从 >100 kΩ 陡降至 1 kΩ 量级）。

这条路线的关键优点常被忽略：接触电阻机制对温度相对不敏感。IOP《Printable electronic materials roadmap》明确指出：接触电阻型电子皮肤比本征压阻复合材料"更薄、更灵敏，且独立于温度"。这解释了为什么汽车与工业级薄膜压力开关大量采用 FSR 架构而非本体复合架构。

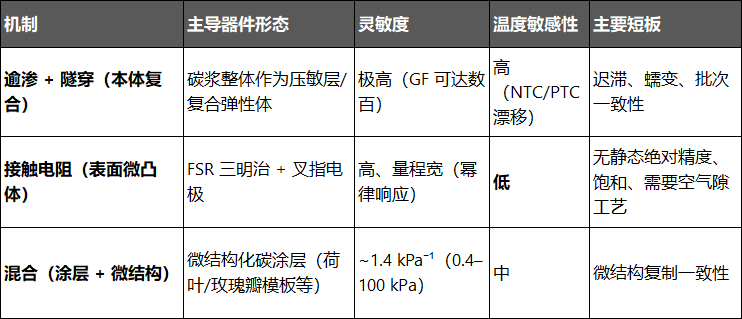

图 4-1 三种机制与配方/结构的对应关系

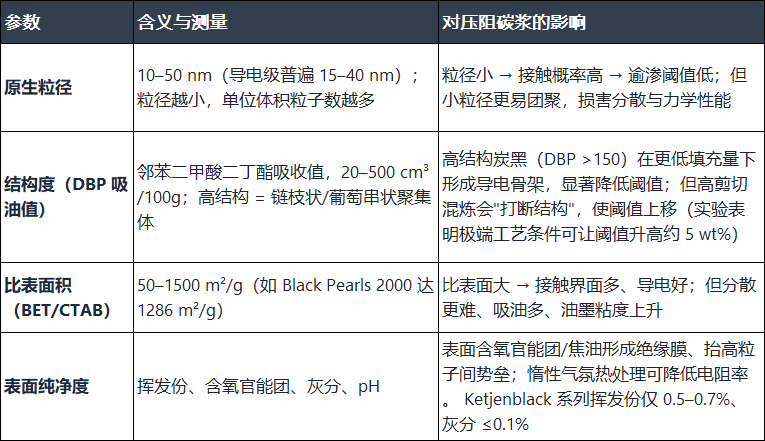

炭黑不是"一种材料"，而是一个由粒径、结构度、比表面积、表面化学四参数定义的大家族。四大参数共同决定了逾渗阈值的高低与导电网络的稳定性。

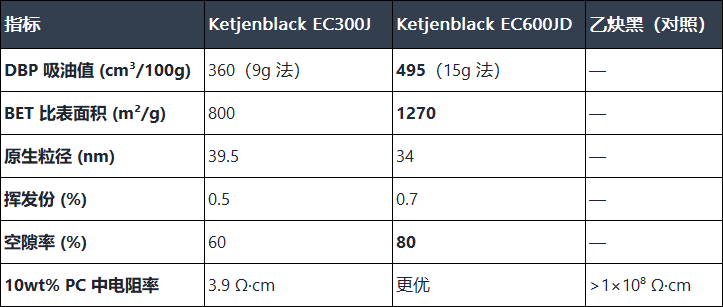

5.1 标杆填料：Ketjenblack 超导电炭黑

Lion 特种化学（原 AkzoNobel Ketjen 业务）的 Ketjenblack 系列是高结构导电炭黑的行业基准，也是高性能压阻复合油墨最常用的填料之一（多个专利配方直接指定 ECP600JD/EC600JD）：

其"空心高结构"形貌（极高空隙率）使其达到同等导电率所需填充量仅为普通炉黑的 1/2–2/3——填料越少，基体力学性能牺牲越小，这对"导电性 vs 柔性"的平衡至关重要。国内导电炭黑（如安徽黑猫等）正在跟进，但高结构等级的一致性仍是进口占优。

填料选型的"不可能三角"

灵敏度（离阈值近）、稳定性（离阈值远、网络牢）、柔性与成本（填料少）三者互相牵制。实验室论文常以牺牲后两者换取惊人的 GF 值；工程化碳浆则必须收敛到"够灵敏 + 十万次不变 + 良率 95%+"的工程甜点。这也是为什么论文里动辄 GF>1000 的配方，几乎从来没有变成过产品。

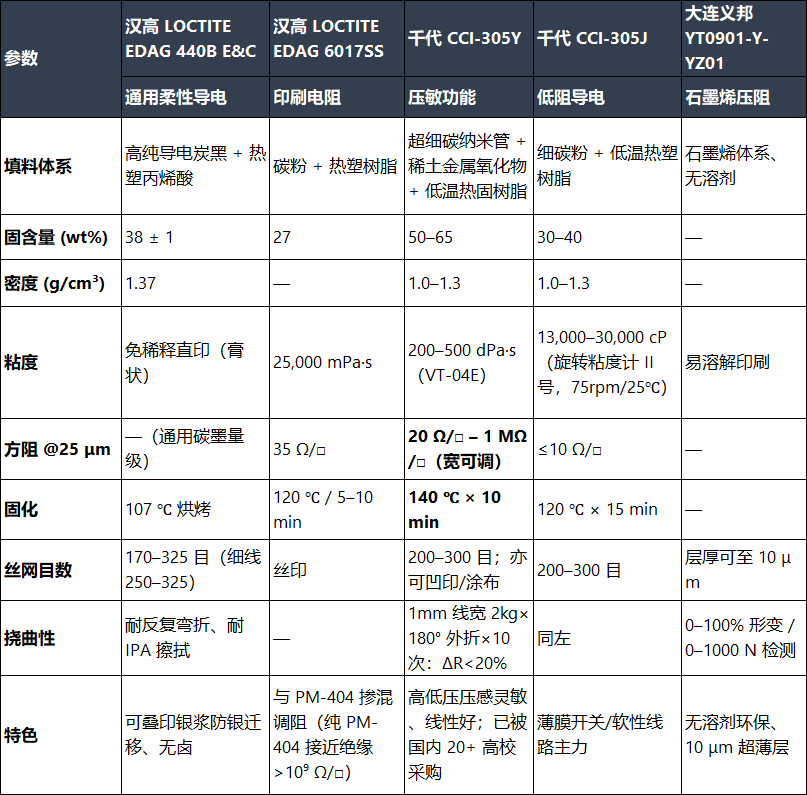

与其罗列抽象指标，不如直接对照真实产品数据表。以下六款覆盖了"通用导电 / 印刷电阻 / 压敏功能"三个层级：

从表中可以读出四个"内行信息"：

压敏级的核心指标是方阻跨度：CCI-305Y 做出 20 Ω–1 MΩ 的可调区间，意味着配方可以在近绝缘到良导之间"卡点"——这正是把逾渗阈值作为设计变量的直接证据；汉高的"双组分掺混调阻"（6017SS+PM-404）是同一种思想的商业实现：让产线自己调目标阻值。

压敏碳浆用热固树脂，导电碳浆常用热塑树脂：热固交联网络在反复压缩下回弹性与阻值回复更好，是对迟滞/蠕变的材料级回应。

低温固化（107–140 ℃）是 PET 基材的硬约束：固化温度窗口直接决定了基材选择与产线节拍（CCI-305Y 十分钟固化就是为卷对卷节拍设计的）。

挠曲寿命测试口径统一：1 mm 线宽、2 kg 压力、180° 外折、10 次、ΔR<20%——碳膜"弯而不裂、裂而不断"是柔性电子的底线指标。

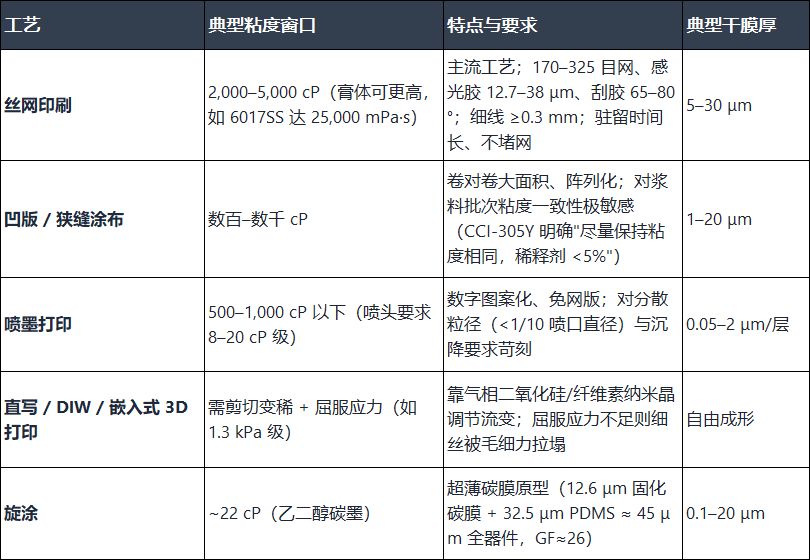

碳浆是典型的剪切变稀 + 触变流体：静止时高粘度防沉降、印刷时受剪切变稀易过网、转移后粘度回弹锁定图形。粘度不是"一个数"，而是一条曲线。

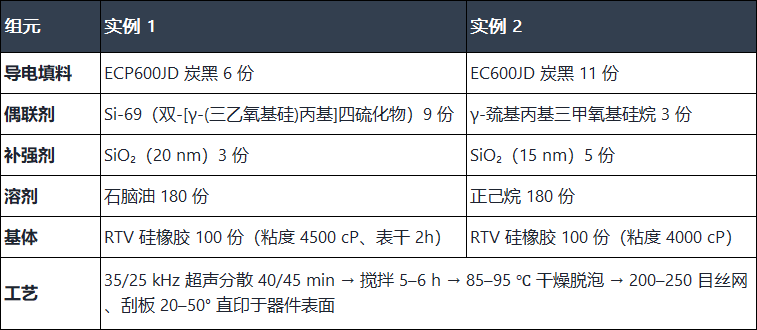

配方 A：硅橡胶基丝印压敏材料（中国专利 CN110330887A）

①直接丝印在物体表面即可造出大面积、高密度、低成本的压力传感阵列且不糊网；

② SiO₂纳米粒同时承担"分散核"与"应力集中点"——既帮炭黑分散，又在受压时充当网络重构的"铰链"；

③偶联剂把碳粒锚进硅橡胶网络，抑制了纯复合体系最致命的填料脱附与迟滞。

配方 B：三层全印刷压阻器件（中国专利 CN119124416A）

电极层（微纳米金线/金属粒+导电聚合物，130 ℃×40 min）→ 活性层（导电炭黑+CNT 油墨，130 ℃×10 min）→ 立体导电层（PDMS 5 g + 乙炔炭黑 150 mg + CNT/异丙醇分散液 15 mL，固化剂按 1/10 比例调节弹性体硬度，印 5–10 μm）。看点：固化剂比例是调节弹性体硬度、进而调节灵敏度与量程的"旋钮"；活性层与立体层的双层碳设计兼顾了接触灵敏度与表面导电均匀性。

配方 C：DIW 直写鞋垫传感器（个性化鞋垫印刷电子研究）

硅油墨 + 炭黑 4.0 wt% + 气相二氧化硅（流变调节）+ 1-pentanol 80% 稀释。看点：碳含量在 4.0→5.0 wt% 之间微调灵敏度变化 3 倍；直写要求屈服应力（约 1.3 kPa 级）以保持细丝形态；结构墨（5.0/12.5% CNC）与传感墨同机多材料打印，实现"基材-电极-传感层-凸台"一体化制造。

配方 D：嵌入式 3D 打印导电墨（西湖大学 SME3P）

Ecoflex 0030 + 疏水炭黑 1–2.5 wt%。看点：碳黑既是导电相又是流变改性剂，>1.5 wt% 才出现屈服应力流体特性；2.5 wt% 时电导率 0.344 S/cm（电阻率 2.9 Ω·cm），但 >3 wt% 会导致墨在基体内无法固化——碳填料吸附阻聚是低粘度硅体系特有的工艺悬崖；力学上碳加得越多模量越低（76→15.5 kPa）、强度越低（550→97 kPa）。

配方 E（对照）：超薄碳墨"纸膜"路线（J. Mater. Sci. 2021）

炭黑 + 乙二醇（~18 wt% 炭黑，粘度仅 ~22 cP）旋涂后干燥成"纸状"自支撑碳膜（12.6 μm），直接贴合液态 PDMS（32.5 μm）粘结，全器件 ~45 μm，GF≈26——不混入聚合物、碳膜本身作为敏感体的"零复合"路线，规避了混合体系的迟滞问题，但量产性受限。

9.1 迟滞（Hysteresis）——碳基压阻的头号顽疾

加压与卸压曲线不重合，根源在于聚合物基体的粘弹性滞后 + 导电网络"破坏-重建"不可逆。对策矩阵：

换填料：CNT/石墨烯等高长径比填料网络自恢复性好，可显著降低迟滞（IOP roadmap）；CB/CNT 杂化填料兼具两者优点；

改基体：CB/PDMS 泡沫体系实测迟滞 <1.2%、响应 100 ms、2 万次循环稳定（强界面作用 + 泡沫回弹）；

改结构：转用接触电阻型（FSR）架构，让"接触"取代"网络重构"，迟滞问题被物理绕开；

改界面：偶联剂（Si-69/巯基硅烷）、正己烷溶胀法增强碳层-基体结合，抑制脱附型迟滞。

9.2 温漂（Temperature Drift）——从电路补偿到材料本征零 TCR

聚合物基体的 NTC（升温电阻降）与网络膨胀的 PTC 效应叠加，使碳基压阻器件在温度变化下产生显著漂移。最新的材料级解法是让两种效应互相抵消：

MWCNT+石墨+TPU 三元配方在 25–70 ℃ 实现近零电阻温度系数，配合径向梯度分压微结构把量程推至 2 MPa，界面自溶过渡层使信号波动低至 0.6%（ACS Appl. Mater. Interfaces 2023）；

同济大学 2026 年专利：CB+CNT+PDMS 化学发泡造孔，协同调节填料比与孔隙率，25–100 ℃ 内阻值相对变化 ≤2% 的"本征零温度系数"，无需任何补偿电路；

架构级解法：如前所述，接触电阻型 FSR 天然温度不敏感。

9.3 一致性与良率——从"配方"到"制造"的惊险一跃

印刷器件的可重复性至今低于光刻微加工路线（IOP roadmap 明确列为挑战）。产业侧的对答案是工程体系而非配方本身：

批次一致性管控：国内头部 FSR 厂（苏州 Menhow 等）在 Class 1000 洁净车间全自动丝印 + 在线热烘隧道 + 全检，线宽/线距 ≥0.3 mm 前提下把批间阻值偏差压到 ±20%，配合 MES 全流程追溯通过 OEM 验厂；

分散工艺窗口：高剪切会打断炭黑高结构、升高逾渗阈值（可上浮约 5 wt%），低剪切又分散不透——三辊机/行星搅拌/超声的"工艺配方"与化学配方同等机密；

印刷窗口：膜厚波动直接造成阻值波动（方阻按 25 μm 归一），网版目数、刮胶硬度、印刷速度、静置时间都需要 SPC 管控。

9.4 灵敏度-量程跷跷板

常规手段下灵敏度与量程此消彼长。破解思路是增加接触界面数量：微结构和多层打印让有效接触点数与层数成正比，从而同时抬高两者。已报道的打印式器件最高指标：挤出打印 CNT/CB 复合 212 kPa⁻¹ @ 量程 400 kPa（2022）；CNT/石墨烯泡沫微成型 2000 kPa⁻¹ @ 40 kPa（2019）；微成型+CNT 打印 20 kPa⁻¹ @ 1000 kPa（2020）——打印路线已能在单点指标上追平甚至超过微加工路线。

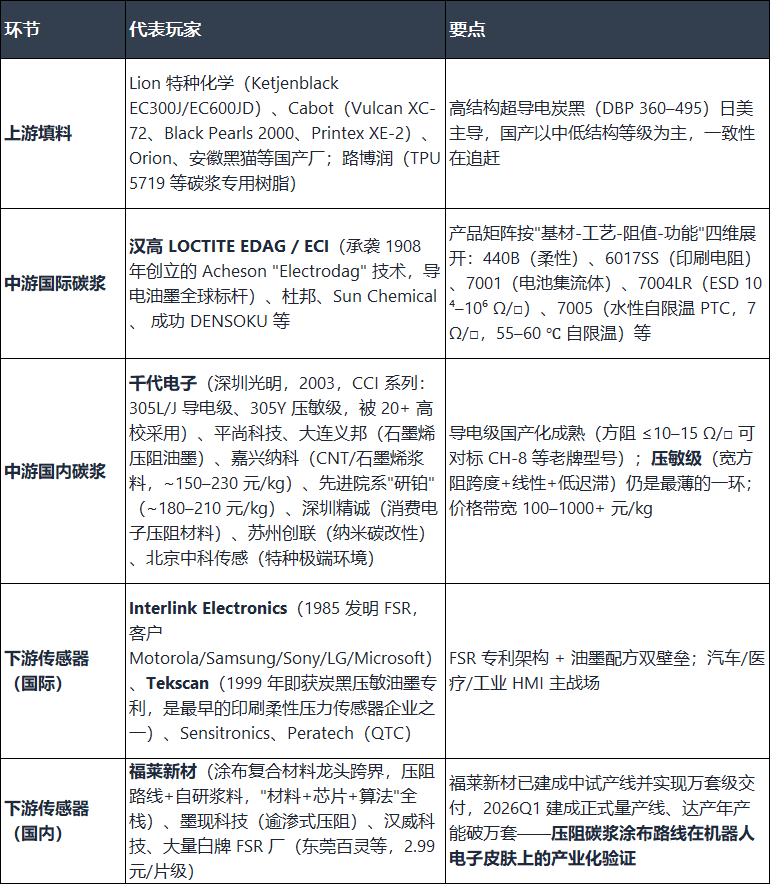

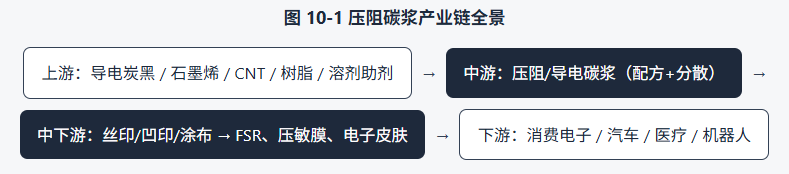

压阻碳浆的发展历程：

① 1985–2010：消费电子薄膜开关/电子鼓时代（Interlink 定义品类）；

② 2010–2024：可穿戴/汽车/医疗大面积铺开，国产 FSR 把单片价格打到 3 元；

③ 2025–：人形机器人电子皮肤把"大面积阵列 + 十万套级交付"推上桌——碳浆从"普通导电材料"升级为"具身智能的核心感知介质"，价值量与战略地位同步重估。
