机器人不同关节方案如何选？

关节是机器人身上唯一同时承载动力、传动、感知与控制的部件。整机的运动性能、能效、重量与成本结构，很大一部分在关节方案被锁定的那一刻就已经确定。控制算法可以在参数上做补偿，却补不回一个从原理上就不匹配的传动链。

本文不谈路线之争，只做一件事：把旋转关节、直线关节、力控关节三条线上的方案，放回同一个选型框架里，说明各自的力学边界在哪里、代价是什么、什么工况下应该选哪一个。

一、选型失败的多数原因，不在减速器本身

关节方案选错，通常不是某个零件质量不行，而是三个输入没有被先定义清楚。

第一是负载谱。峰值转矩、连续转矩、加减速频率、占空比，这四个量直接决定减速器的规格档位。很多现场故障的根源是只算了峰值转矩，把峰值当成了额定。

第二是运动谱。输出转速、加速度、循环次数、单次循环的转矩分布。它决定了热平衡和寿命，也决定了反驱性是否重要。

第三是精度与交互要求。重复定位精度、空程、扭转刚度、力控带宽与力控精度。这一项最容易被过度要求，也最容易被忽略。

这三个输入对应三个物理约束：转矩约束、热约束、刚度与精度约束。任何选型计算，如果只覆盖了其中一条，方案都是不完整的。

二、四类旋转传动方案的力学边界

机器人旋转关节可选的精密传动方案，主流是四类：谐波、RV、行星、摆线针轮。它们不是高低替代关系，而是各自占据一段生态位。

2.1 谐波减速器：用柔轮的弹性变形换轻与准

谐波减速器由波发生器、柔轮、刚轮三个基本构件组成。波发生器把柔轮撑成椭圆，使其齿在对称两点与刚轮啮合；柔轮比刚轮少两颗齿，波发生器转一圈，输出端只前进两个齿距的距离。单级即可实现 50:1 到 160:1 的减速比，部分型号向更高比值扩展。

它的工程价值集中在三点：

• 空程极小，典型值在 15 角秒以内，属于近零背隙传动；
• 同等减速比下体积和重量最小；
• 柔轮的杯形或礼帽形结构天然中空，关节内部走线、走气路非常方便。

代价同样明确。柔轮长期处于交变应力状态，疲劳寿命是它的主导失效形式，典型额定寿命区间在 6000 至 10000 小时；效率随负载率变化明显，轻载时效率显著偏低，重载下大致在 70% 到 85% 之间。这意味着两件事：一是不要用谐波去承受持续冲击载荷，二是连续高速运转时温升与润滑脂寿命必须单独核算。

选择谐波看的是精度与重量，而不是转矩容量。

2.2 RV 减速器：两级结构换来刚性

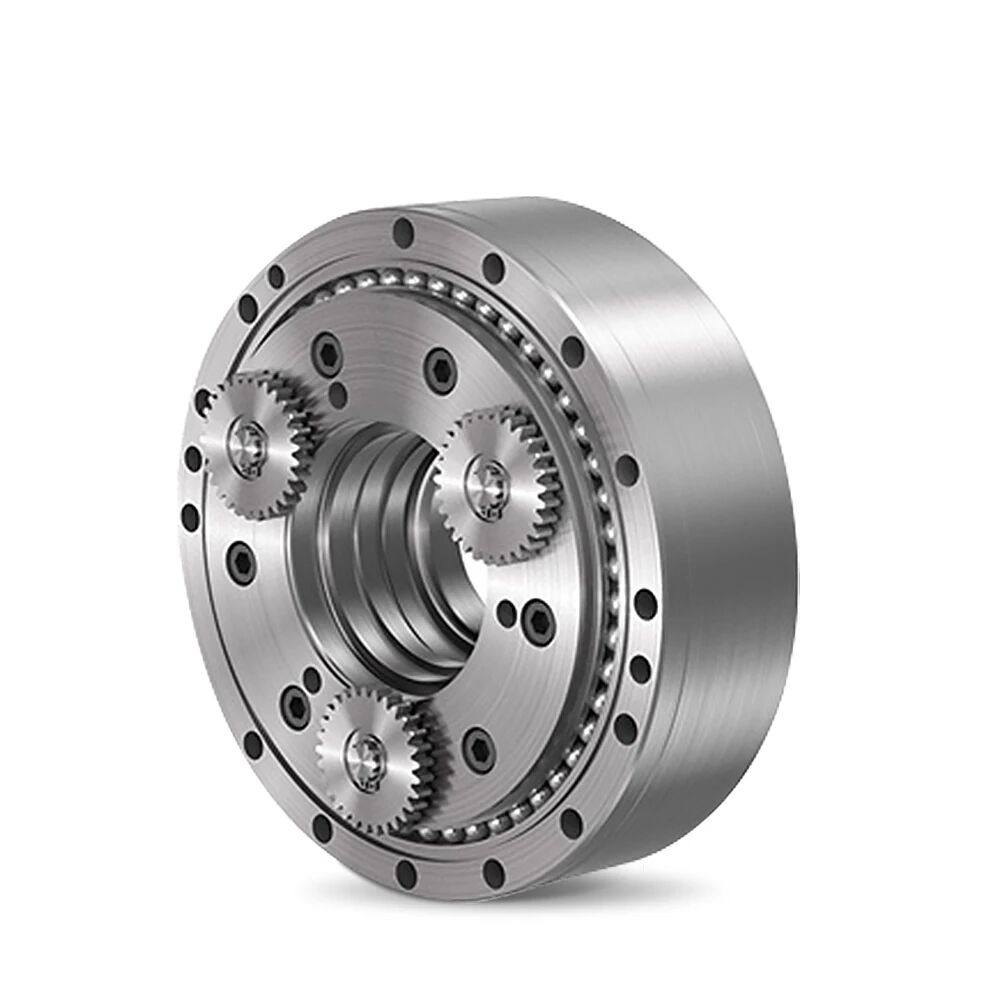

RV 减速器是两级传动：第一级行星齿轮完成初步降速，第二级摆线针轮完成主减速。摆线盘做偏心摆动而非同心旋转，凸齿与针齿的齿数差产生减速比。

它的参数特征是刚性极高、抗冲击能力强、同规格下转矩容量高于谐波，回差可以做到 1 角分以内，效率大致在 85% 到 92%，典型寿命 8000 到 15000 小时。代价是结构复杂、零件数量多、重量与体积大，几乎没有反向驱动能力，并且摆线轮齿形的加工依赖专用磨齿设备，这既是成本门槛，也是国产化最难的一环。

工业机器人六轴机型的第一、二、三轴长期使用 RV，本质原因就在这里：这些位置承受的是大倾覆力矩和频繁的启停冲击，精度靠刚性维持，而不是靠控制补偿。

2.3 行星减速器：被低估的默认解

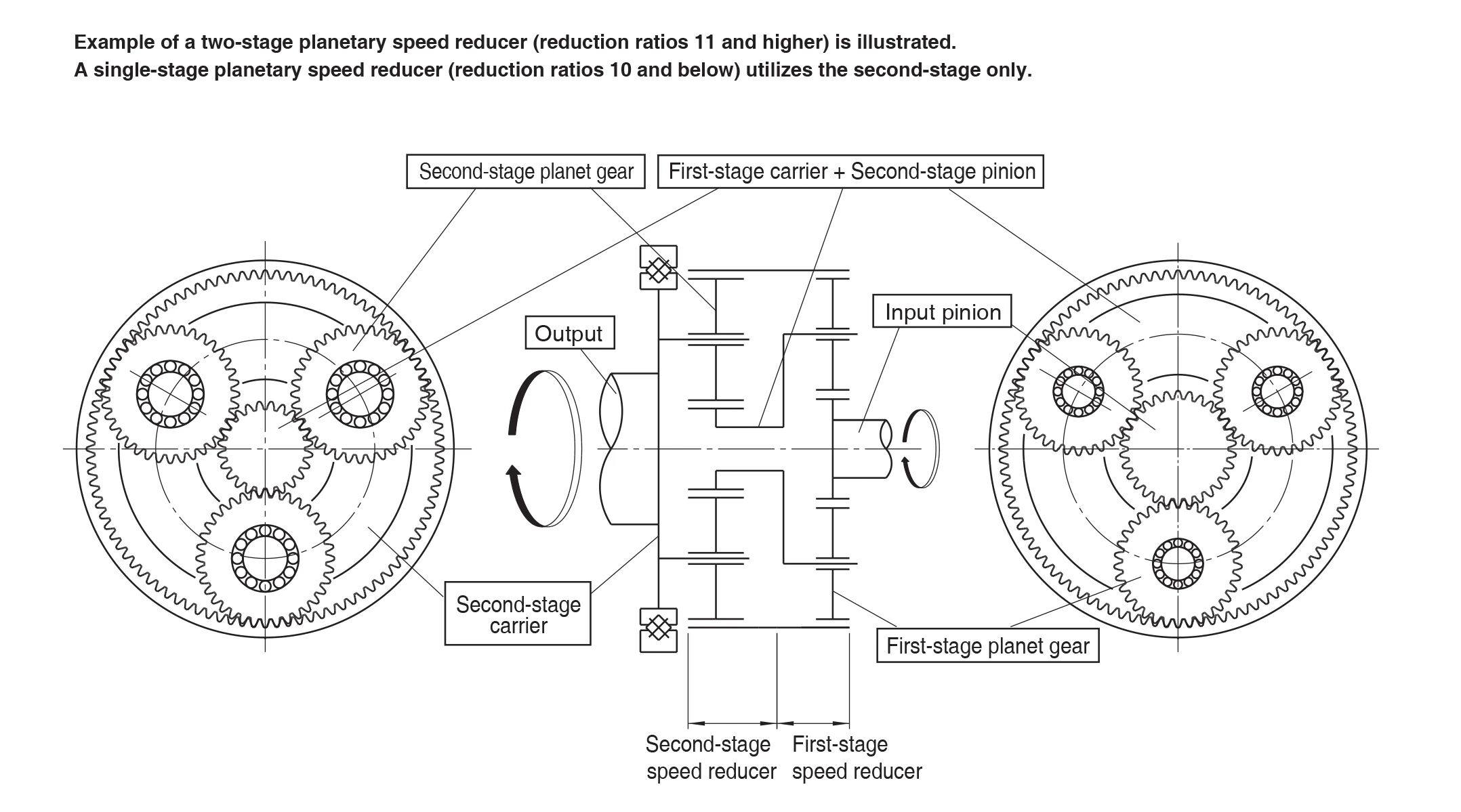

行星减速器由太阳轮、行星轮、齿圈组成，多组行星轮均布分担载荷。结构简单、效率高（95% 以上，工业级产品普遍在 97% 上下）、成本低、寿命长（2 万小时以上，是四类中最高的），供应链成熟度也最高。

它的短板是回差。普通级回差在 8 角分左右，精密级要靠磨齿工艺压到 3 角分以内。单级减速比通常只有 3:1 到 10:1，需要高减速比时靠多级串联，体积随之上升。

真正值得重新评估的是它的反向驱动性。行星减速器的反驱效率在四类中最高，这意味着关节可以感知外力并顺势运动，是柔顺控制的基础条件。过去在人形机器人下肢的方案讨论里行星常被排在谐波之后，随着力控需求和成本压力的同时上升，它的位置正在往前移。

2.4 摆线针轮：把 RV 的第二级单独拿出来

摆线针轮减速器依靠摆线轮的短幅外摆线齿廓与针齿啮合，属于少齿差行星传动。减速比范围大体在 11 到 87，传动效率 90% 到 94%，过载能力可达额定转矩的 5 倍。

它本质上是 RV 的第二级单独使用，取消了一级行星，换来更紧凑的结构和更高的扭矩密度。同规格下比谐波减速器重 30% 到 50%，小型化上略吃亏。适合对刚性、承载和过载能力要求高、但对重量不敏感的位置。

四类方案的参数对照如下。表中数值为行业典型区间，具体以厂家样本为准，不同温度、润滑与安装条件下的实测值会有差异。

看这张表容易得出一个错误结论：挑参数最好的一列。正确的读法是先确定这个关节最不能牺牲的那一项。底座关节不能牺牲刚性，腕部关节不能牺牲重量，下肢关节不能牺牲抗冲击与反驱性，剩余指标在满足底线之后可以交换。

三、关节模组：集成层级决定的不只是装配工作量

减速器之外，电机与模组的集成方式同样是一次方案决策。可选的层级大致有三种。

第一层是无框力矩电机加自定义结构。只有定子和转子，没有外壳、轴承和输出轴，直接嵌入关节结构。集成自由度最高、扭矩密度最优，但外壳、轴承、散热、走线和工艺全部要自己设计，开发和验证周期最长。

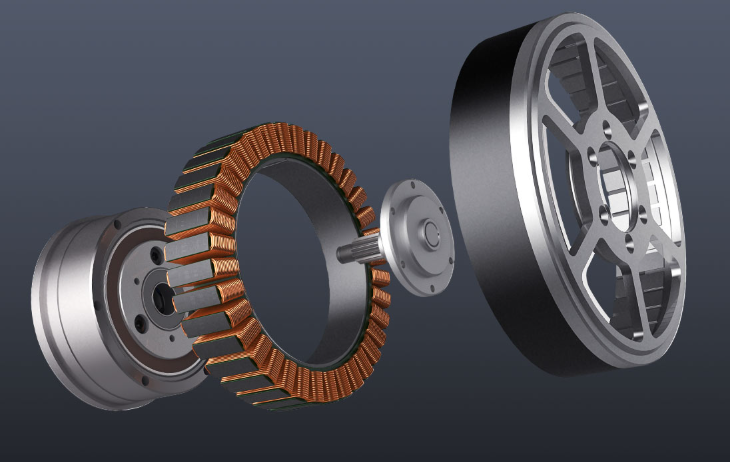

第二层是准直驱（QDD）架构。减速比通常在 6:1 到 10:1，用大尺寸高扭矩密度电机配低减速比传动。转子惯量不会被大幅放大，关节反驱性好，力透明度高，动态响应快。代价是单位重量输出转矩偏低，需要更大的电机和更认真的热设计。

第三层是一体化动力模组。电机、减速器、编码器、驱动器、抱闸封装在一个壳体内，减速比多在 10:1 以上。开发工作量最小、可靠性验证最充分、部署最快，但结构自由度受限，单件成本也更高。

选择集成层级，本质是在研发投入、单件成本、迭代速度之间取舍。原型阶段用一体化模组快速验证运动学与算法，量产阶段把关键关节换成定制方案，是常见且务实的路径。

四、力控关节的两条路：准直驱与串联弹性

需要与环境交互的关节，方案选择要额外考虑力控实现方式。

准直驱方案不依赖关节力矩传感器，仅通过电流环开环力控感知交互力。结构最简洁、带宽高、成本可控，但力估计精度受摩擦力、齿槽转矩和温度漂移影响，且长时间保持姿态时电机持续发热，热设计压力大。

串联弹性执行器（SEA）在电机与负载之间串联弹性元件，通过测量弹性体形变来测力。力控精度高、抗冲击能力强、能量缓冲好，代价是弹性体引入谐振、系统带宽下降、控制模型更复杂，结构长度也增加。

还有一种被大量使用但常被忽视的方案：刚性传动加关节力矩传感器。精度最高、力控性能最好，但成本、结构复杂度和标定工作量都最大，协作机器人关节长期采用的就是这条路线。

三条路线的判断依据是力控要求落在哪一档：只需要碰撞检测和简单柔顺，准直驱足够；需要精确的力跟踪与交互力控制，SEA 或刚性加力矩传感器更合适。精度指标一旦提高，成本不是线性增长。

五、直线关节：行星滚柱丝杠的取舍

把旋转运动转换为直线运动，主流有三类丝杠：梯形丝杠、滚珠丝杠、行星滚柱丝杠。

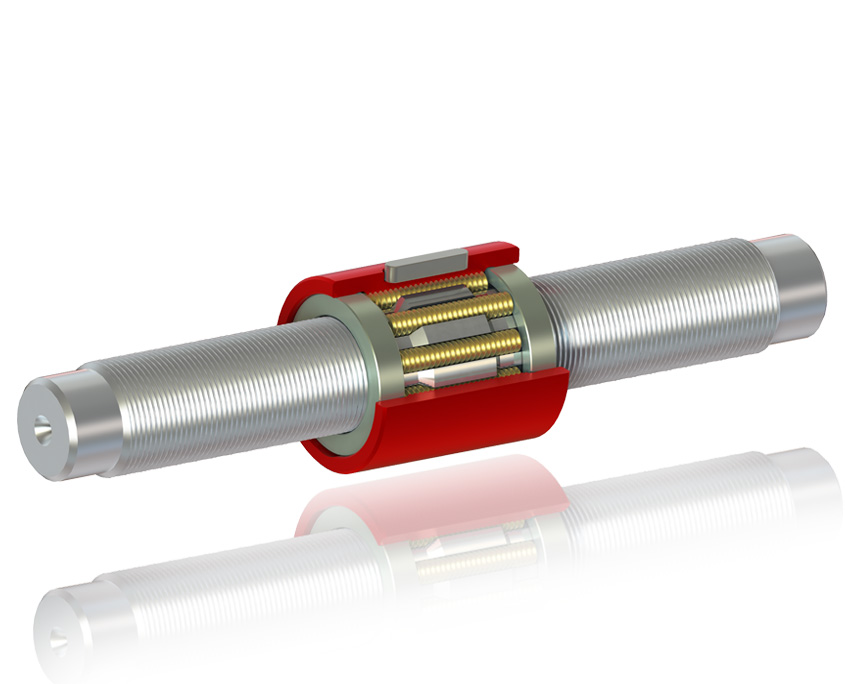

梯形丝杠成本最低，具备自锁能力，但效率低、精度差。滚珠丝杠精度与效率高，是工业自动化的成熟选择，但承载点集中在少数钢球上，抗冲击能力有限。行星滚柱丝杠采用行星式布局，多根滚柱分担载荷，接触点数量远多于滚珠丝杠，因而具备更高的推力密度、刚性和抗冲击能力，导程可以做得更小，配合较小的电机就能输出较大推力。

它的代价是制造难度与成本。滚柱的齿形、螺纹的磨削一致性、装配预紧控制，都对工艺提出了很高要求，这也是当前人形机器人供应链中价格最难下压的环节之一。

在结构形式上，反向式行星滚柱丝杠值得单独说明：让螺母旋转、丝杠做直线运动，可以把直线执行器做得更短更紧凑，适合空间受限的腿部关节。公开资料显示，特斯拉 Optimus 的旋转关节采用谐波减速器方案，直线关节采用行星滚柱丝杠方案，这一配置思路与腿部关节对推力密度、自锁性和结构高度的要求是一致的。

直线关节的优势是推力大、能耗低、部分方案具备自锁能力，适合髋、膝、踝这类承重关节；劣势是行程有限、冲击载荷直接作用在螺纹副上、反驱性差、润滑与防尘要求高。

六、选型计算链路：从负载谱到规格书

以下是一套可以直接套用的计算顺序。公式用代码块表示，符号含义在公式后说明。

第一步，算出关节输出侧的实际需求转矩，包含重力项、惯量项、摩擦项。

τ_load = m · g · L · cosθ + J_load · α + τ_friction
τ_peak,req = τ_load,peak × S_f        （S_f 建议 1.5 ~ 2.0）


其中 m 为负载质量，L 为质心到关节轴的距离，α 为角加速度，S_f 为安全系数。安全系数不是越大越好，它会直接推高电机与减速器的规格和重量。

第二步，确定减速比与惯量匹配。惯量匹配的目标是让负载惯量折算到电机侧后与电机转子惯量处于同一量级。

i_opt ≈ sqrt( J_load / J_m )
J_reflected = J_load / i² + J_m


减速比越高，折算惯量越小，但反射刚度和反驱性也随之恶化。惯量比过大时系统容易出现超调与振动，过小时则浪费电机转矩能力。

第三步，校核电机峰值转矩。传动效率随负载率、转速和温度变化，轻载低效率是常态，不能用一个固定值长期近似。

τ_m,peak = τ_peak,req / ( i · η )  ≤ τ_m,peak,rated


第四步，热校核。连续工作能力由均方根转矩决定，而不是峰值转矩。这一步决定了关节能不能长时间保持姿态或连续往复。

τ_rms = sqrt( Σ( τ_k² · t_k ) / Σ t_k )
τ_rms , i · η  →  τ_m,rms ≤ τ_m,cont


第五步，寿命校核。谐波减速器按输出转矩的三次方近似换算寿命，输出转矩每超出额定值 10%，寿命损失约 30%。

L ≈ L_rated × ( τ_rated / τ_eq )³


第六步，回代验证刚度与精度。计算传动链的总扭转刚度与折算空程，确认末端定位误差是否落在需求内。谐波和摆线针轮的空程指标可以按样本值取用，行星级配需要把多级串联的误差做累加。

第七步，热与润滑。计算连续运转下的稳态温升，确认润滑脂的工作温度上限和使用寿命。多数现场早期失效，与润滑脂在高温下流失或变质直接相关。

七、验证与失效：台架试验要看什么

方案定型之前，台架验证是唯一能把纸面参数变成工程结论的手段。机器人用精密齿轮传动装置的台架试验方法由 GB/T 35089-2018 规定，涵盖试验件与设备、安装调试、转矩效率试验、传动精度试验、寿命试验、弯曲刚度试验以及数据处理。产品层面的标准包括 GB/T 30819-2024《机器人用谐波齿轮减速器》（2024 年发布、2025 年 4 月 1 日实施，代替 2014 版）、GB/T 37718-2019《机器人用精密行星摆线减速器》，以及 GB/T 36491-2018《机器人用摆线针轮行星齿轮传动装置通用技术条件》。

台架上要看的量有六项：空载摩擦转矩、传动误差曲线、空程与背隙、扭转刚度滞回曲线、效率与温升、振动与共振频率。其中扭转刚度的滞回曲线最能反映装配预紧状态，也是判断一致性的可靠依据。

常见的失效模式与成因大致对应如下：

• 柔轮疲劳裂纹：冲击载荷或长期超额定转矩运行，杯底裂纹出现后整机失效，不可维修；
• 齿面磨损与精度丧失：润滑脂高温流失、密封失效、粉尘侵入；
• RV 摆线轮与针齿磨损：装配预紧不当或过载运行，表现为回差随时间持续增大；
• 行星级齿轮点蚀与断齿：齿面接触应力超限，多与多级串联后末级过载有关；
• 丝杠回程间隙增大与滚柱打滑：预紧衰减、润滑不足或侧向载荷超限；
• 低速爬行与定位抖动：编码器分辨率不足、传动链空程过大、控制增益与刚度不匹配。

把这些失效模式提前写进验证大纲，比在样机上反复试错成本低得多。

八、按关节部位给出的配置建议

把前面的分析落到具体位置，可以得到一张便于讨论的决策表。

同一台机器上混搭方案是常态，也是合理的。全尺寸人形机器人上肢用谐波保证精度，下肢用行星或准直驱应对冲击，直线关节用行星滚柱丝杠换取推力密度，这种组合不是妥协，而是按工况分配重量与成本预算的必然结果。

九、三个容易踩的坑

第一，按峰值转矩选型，忽略占空比和热校核。关节在演示时能输出很大峰值转矩，不代表它能在产线上连续工作一小时。热约束往往比转矩约束更早触顶。

第二，把精度指标无限拔高。整机末端精度需求决定了关节回差与编码器分辨率的合理档位。指标定得过高，成本上升而实际收益有限；定得过低，控制补偿会吃掉大量开发资源。

第三，忽视反驱性与力控需求。反驱性由传动原理决定，后期无法通过算法补救。凡是未来可能涉及人机交互、柔顺装配或动态运动的关节，反驱性必须在选型阶段就作为一票项考虑。

关节方案没有最优解，只有与工况匹配的解。把负载谱、运动谱和精度要求先定义清楚，再让传动方案去满足它们，比先选定一条技术路线再反过来找理由，返工的概率低得多。
