随着 人形机器人 从实验室走向落地，其运动控制系统的复杂度呈指数级上升。面对脊柱、四肢及末端执行器总计超过30-40个伺服轴的协同需求，传统的控制方案往往面临抖动大、同步性差的问题。
本文将从 EtherCAT总线 技术角度，探讨如何利用 分布式时钟（DC）机制 与 软件运动控制库（Soft Motion） ，在嵌入式平台上实现 亚毫秒级 的确定性控制。
人形机器人（Humanoid Robots）与传统工业机器人的最大区别在于其 自由度（DoF） 的激增。一个典型的人形机器人，为了实现自然的行走、平衡保持以及灵巧手操作，往往集成数十个伺服驱动器。
在工程落地中，开发者面临的核心挑战是：如何在一个控制周期内（通常 < 1ms）完成所有关节的数据交换与指令下发，并保证所有关节动作的严格同步？
如果底层通讯存在微秒级的抖动（Jitter），传递到末端执行器时，可能会被物理放大成肉眼可见的颤动，甚至导致动态平衡算法失效，让机器人“摔跟头”。因此， 确定性 （Determinism）和 超低延迟 （Ultra-low-latency）是人形机器人“小脑”开发的硬指标。
底层解法：EtherCAT分布式时钟 (DC) 的深度应用
在多轴同步领域，EtherCAT凭借其“飞射传输（On-the-fly）”机制成为了行业标准。但要在人形机器人上发挥其极致性能，必须深度利用分布式时钟（Distributed Clocks, DC）机制。
在传统的串行通讯中，数据包到达第一个关节和最后一个关节存在物理时间差。EtherCAT DC机制通过硬件锁存，测量并补偿了每个从站之间的传播延迟。
在使用acontis EC-Master 这类成熟的EtherCAT主站协议栈时，我们可以启用DC同步功能，确保所有40+个伺服驱动器虽然接收数据的时间不同，但都在同一绝对时刻（Sync0信号触发）执行动作。
分帧处理 (Split Frame Processing)
针对人形机器人极高的数据吞吐量，EC-Master支持分帧处理技术。
它允许在一个周期内分批次发送指令和接收反馈，最大化利用带宽，从而在极短的循环周期（Cycle Time）内容纳更多的轴，同时将抖动控制在微秒级别。
传统方案往往依赖专用的运动控制卡（ASIC/FPGA）来处理复杂的轨迹运算，但这增加了硬件成本和体积，不利于人形机器人的紧凑设计。目前的趋势是向 Soft Motion （软件运动控制） 转型。

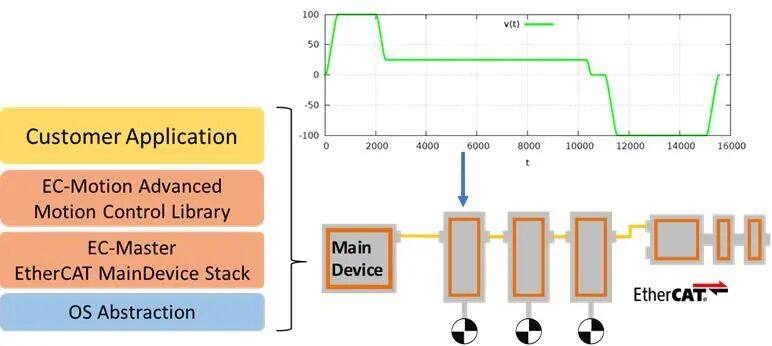

利用 EC-Motion 这样的软件运动控制库，开发者可以直接在通用的嵌入式处理器（如NVIDIA Jetson, Intel x86, ARM）上运行运动控制算法，通过EtherCAT总线直接指挥支持CiA402 配置的伺服驱动器。
在人形机器人的平衡控制中，动作的平滑性至关重要。EC-Motion内置了轨迹生成器（Trajectory Generator），支持以下两种核心模式：
更重要的是，软件库可以基于设定的动力学参数（速度、加速度、减速度），尤其是针对急动程度进行限制，自动计算出平滑的运动曲线（Motion Profiles）。这能有效减少机械冲击，延长减速机寿命，并让机器人的动作看起来更像“人”。
从工程实践来看，“ 实时操作系统 + 优化的EtherCAT主站栈 + 软件运动控制库 ” 的架构，是目前人形机器人解决多轴同步问题的最优解之一。
它不仅简化了电气架构（一根网线串联所有关节），更重要的是将控制权完全收归于主控制器，让上层的AI算法（大脑）与底层的运动执行（小脑）能够在一个统一的、实时的神经网格中高效协同。
